Полноповоротный стационарный кран Q=1.25т

Костромская государственная сельскохозяйственная академия
Кафедра деталей машин
Курсовой проект по дисциплине «Подъемно-транспортирующие машины»
На тему: «Проект полноповоротного стационарного крана»
Кострома 2012

В данном проекте рассматривается проект стационарного поворотного крана. Произведен технологический расчет и подбор составляющих крана.

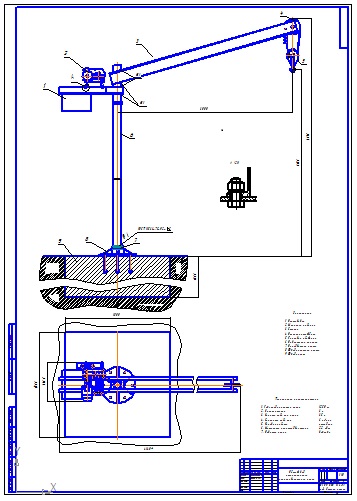

Графическая часть содержит общий вид крана с его габаритными размерами, чертеж нижней опоры колонны, чертеж анкерной плиты.
Курсовой проект содержит 3 листа формата А1 графической части, 43 страниц пояснительной записки, содержащей 35 рисунков, 5 источников.

Техническая характеристика
1.Грузоподъемность крана 1250 кг
2.Вылет стрелы 3 м
3.Высота подъема крюка 3,5 м
4.Скорость подъема 6 м/мин
5.Условия работы стредние
6.Мощность электродвигателя 2,2 кВт
7.Повотор крана вручную

Состав: Стационарный полноповоротный кран (ВО), Нижняя опора (СБ), Деталировка, ПЗ Язык документа

Софт: Компас-3D 13V

Сайт: www

Просмотр файлов
ПТМ/3Б_04.docx
ПТМ/List_1.bak
ПТМ/List_1.cdw
ПТМ/List_2.bak
ПТМ/List_2.cdw
ПТМ/List_3.bak
ПТМ/List_3.cdw
ПТМ/~$3Б_04.docx
ПТМ/~$List_1.cd~
ПТМ
