Портальный кран Альбатрос

Одесский национальный морской университет
Кафедра : ПТМ и ИПТО
курсовой проект по дисциплине: "грузоподъемные машины"
На тему: "Расчет крана Альбатрос"
Одесса 2013

В данном проекте произведен технологический расчет портального крана Альбатрос.
3 листа формата А1 чертежей ,механизма подъема и механизма поворота, а так же поятнительная записка с расчетами.

Технічна характеристика
Вантаж 10/20Т
Вылет 32/25/8-10/20 m
Швидкість підйому 63 м/хв
Швидкість обертання 1.6 об/хв
Швидкість зміну
вильоту стрели 63 м/хв
Швидкість пересування 32 м/хв
Напруга 3-фазн. 380/220 50 Гц

Состав: Общий вид крана, механизм подъема, механизм поворота крана, пояснительная записка Язык документа

Софт: AutoCAD 11

Просмотр файлов
Zapiska_Albatrosa.doc
Mekh_Podema.dwg

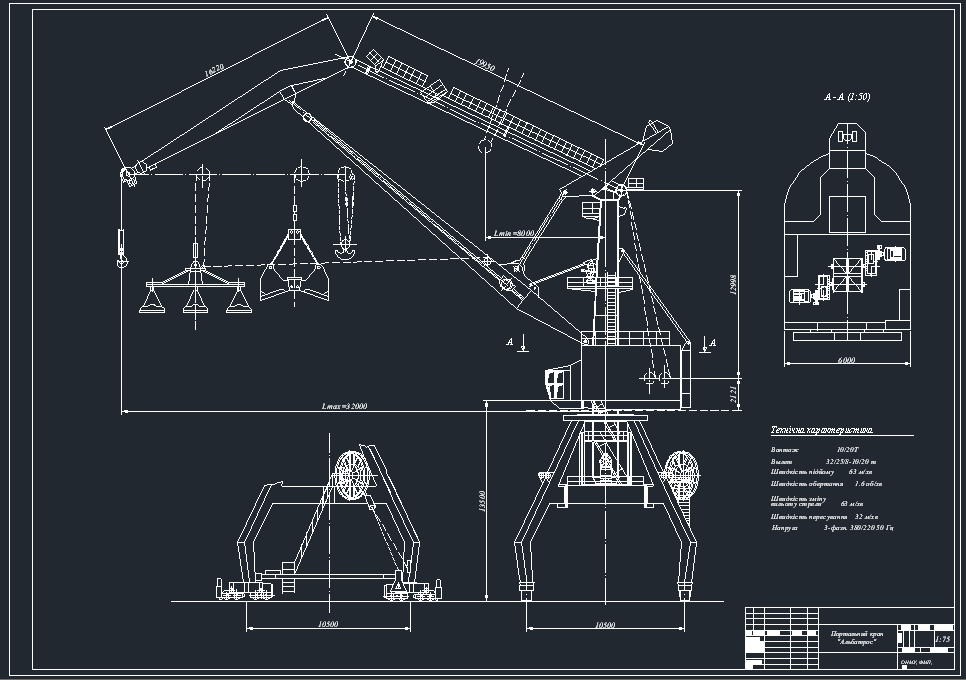

Obschy_Vid_Albatrosa.dwg
Povorot.dwg
