Операция Укомплектация-2

Причальный контейнерный перегружатель г/п 55т

Одесский национальный морской университет
Кафедра Подъемно-транспортные машины и инжиниринг портового технологического оборудования
Курсовой проект по дисциплине "Грузоподъемные машины"
На тему "Проектирование причального контейнерного перегружателя"
Одесса 2013

В данном проекте разрабатывается причальный контейнерный перегружатель грузоподъемностью 55 тонн.
Произведен расчет механизмов передвижения и подъема.
Курсовой проект содержит 3 листа формата А1 графической части( В.О.,мех-м подъема, мех-м передвижения), пояснительную записку объемом 17 страниц.

Техническая характеристика:
Грузоподъемность на канатах Q= 55т,
длина пролета L= 15,3м,
высота подъема H= 19м,
глубина опускания H1=16
скорость подъема груза v= 1,2м/с,
скорость передвижения тележки vт = 1,1 м/с,
скорость передвижения крана vкр = 1 м/с,
режим работы - тяжелый,
ПВ=44%.

Состав: Причальный контейнерный перегружатель(ВО), Механизм подъема, Механизм передвижения, Пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Причальный контейнерный перегружатель г/п 55т

Просмотр файлов

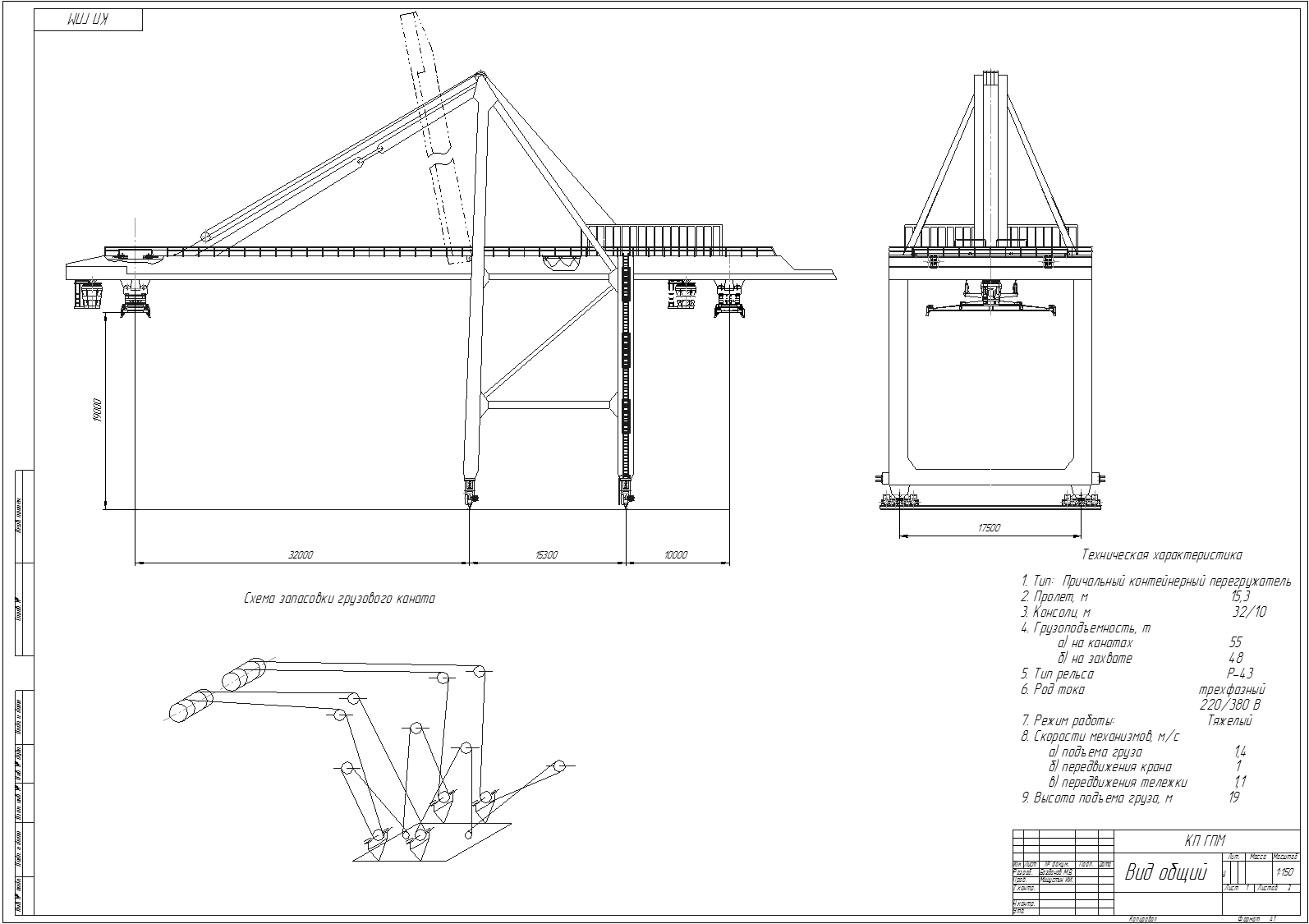

ВО - причальный контейнерный перегружатель, гп 55т.cdw
мех-м передвижения- причальный контейнерный перегружатель, гп 55т.cdw
мех-м подъема-причальный контейнерный перегружатель, гп 55т.cdw
пояснительная записка.doc
