Привод хода моста цехового крана

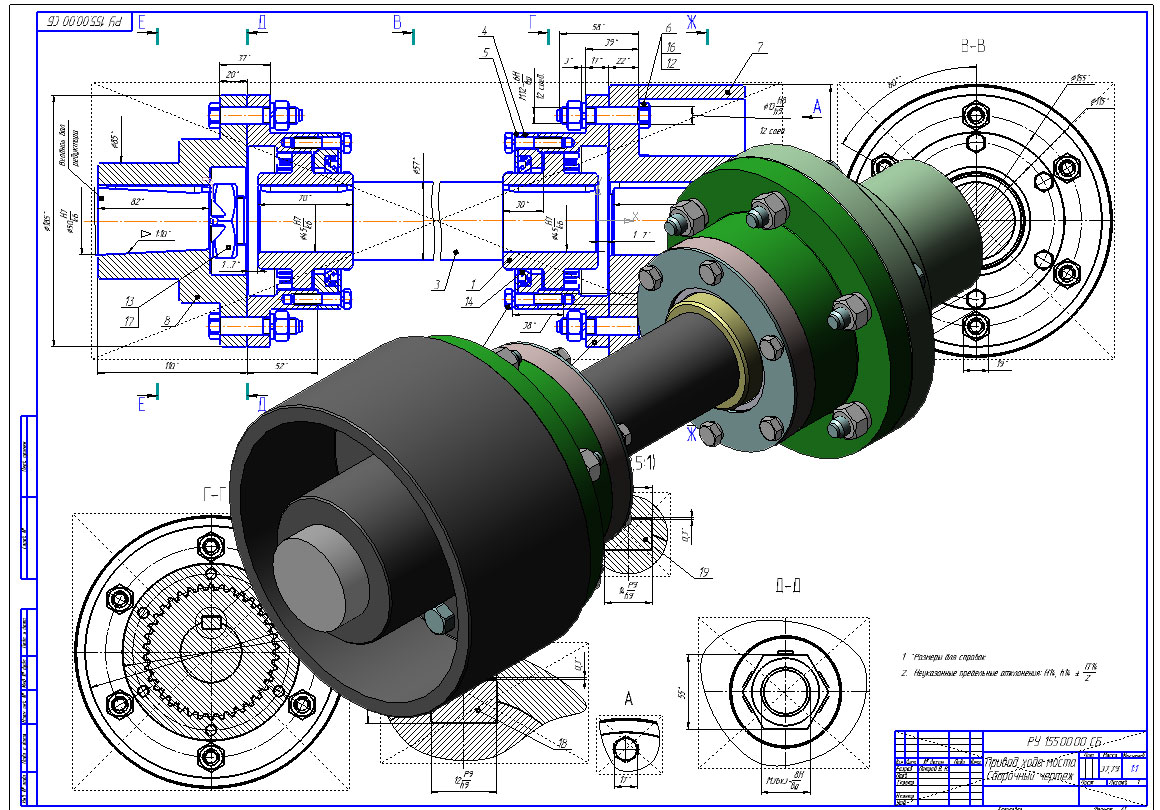

показана конструкция узла передачи вращения и крутящего момента с вала электродвигателя на входной вал редуктора хода моста крана (при различных вариантах исполнения концов вала электродвигателя и входного вала редуктора)

Состав: Сборочный чертеж (СБ), Деталировка, 3D Сборка

Софт: КОМПАС-3D 16

Файлы:

РУ 155.00.00 - Привод хода моста крана/

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.02 - Полумуфта зубчатая.m3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.04 - Крышка.m3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.00-02 - Привод хода моста.a3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.05-Кольцо.m3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.00-01 СБ - Привод хода моста Сборочный чертеж.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.09 - Полумуфта.m3d

РУ 155.00.00 - Привод хода моста крана/Вал входн. редуктора цилиндр.m3d

РУ 155.00.00 - Привод хода моста крана/Входной вал ред+полумуфта-02.a3d

РУ 155.00.00 - Привод хода моста крана/Вал двигателя конус.m3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.08 - Полумуфта.cdw

РУ 155.00.00 - Привод хода моста крана/Эскиз вала электродвигателя.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.03 - Вал промежуточный.m3d

РУ 155.00.00 - Привод хода моста крана/Эскиз вала входного редуктора.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.03 - Вал промежуточный откорректированный.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.09 - Полумуфта.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.07 - Шкив тормозной.m3d

РУ 155.00.00 - Привод хода моста крана/Фрагмент.jpg

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.00 СБ - Привод хода моста Сборочный чертеж.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.00-01 - Привод хода моста.a3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.08 - Полумуфта.m3d

РУ 155.00.00 - Привод хода моста крана/Шкив +вал.a3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.05 - Кольцо.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.00 - Привод хода моста.spw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.00-02 СБ - Привод хода моста Сборочный чертеж.cdw

РУ 155.00.00 - Привод хода моста крана/Вал двигателя.m3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.01 - Втулка зубчатая.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.01 - Втулка зубчатая.m3d

РУ 155.00.00 - Привод хода моста крана/Вал входной редуктора.m3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.00-01 - Привод хода моста.spw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.06 - Болт.m3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.00 - Привод хода моста.a3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.06 -Болт.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.03 - Вал промежуточный откорректированный.m3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.07 - Шкив тормозной.cdw

РУ 155.00.00 - Привод хода моста крана/Входной вал ред+полумуфта.a3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.07-01 - Шкив тормозной.cdw

РУ 155.00.00 - Привод хода моста крана/Эскиз вала входного цилиндр..cdw

РУ 155.00.00 - Привод хода моста крана/Эскиз вала электродвигателя конус.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.03 - Вал промежуточный.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.02 - Полумуфта зубчатая.cdw

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.07-01 -Шкив тормозной.m3d

РУ 155.00.00 - Привод хода моста крана/РУ 155.00.04 - Крышка.cdw

РУ 155.00.00 - Привод хода моста крана/Шкив конус+вал конус.a3d
