Проект башенного крана ( Q=8 т)

національний університет водного господарства та природокористування
Кафедра будівельних, дорожніх, мелюративних, сільськогосподарських машин і обладнання
курсовий проект з дисциплыни ВПТТТ
на тему "Розрахунок баштового крану"
Рівне 2016

Вихідні дані: Q=8 т, Н=25 м, l= 15 м, V=14 м/хв, Vв=14 м/хв, nк=1,8 об/хв, ТВ=25 %. Додаткові вказівки: Призначення крана – загальне. Місце установки – приміщення. Вид струму – 3-х фазний. Час роботи в роках – 5 років. / 3 аркуша креслення (кран, гакова підвіска, механізмі підйому) + ПЗ.
Змiст
ВСТУП
1. РОЗРАХУНОК МЕХАНІЗМУ ПІДЙОМУ
1.1. Вихідна кінематична схема механізму та вихідні дані
1.2. Вибір двигуна.
1.3. Вибір типу та кратності поліспаста
1.4. Визначаємо найбільше зусилля в контакті поліспастової системи в Н
1.5. Визначення розрахункового розривного зусилля в канаті, вибір згідно Держнаглядохоронпраці його діаметра та інших параметрів
1.6. Визначення розмірів робочих та зрівнювальних блоків, та їх профілювання.
1.7. Вибір типу крюкової підвіски та розрахунок її елементів
1.8.Розрахунок барабана
1.9. Частота обертання барабана.
1.10. Розрахунок кріплення каната до барабана.
1.11. Статичний крутний момент на валу барабана.
1.12.Розрахунок приводу механізму підйому.
1.13. Вибір муфти.
1.14. Перевірка двигуна на перевантаження в період пуску.
1.15. Роозрахунок гальм.
2. РОЗРАХУНОК МЕХАНІЗМУ ПЕРЕСУВАННЯ КРАНА.
2.1. Складається розрахункова схема для визначення найбільшого навантаження н ходове колесо.
2.2. Визначається маса крана.
2.3.найбільше навантаження на ходове колесо.
2.4. Вибір та розрахунок ходових коліс і котків
2.5. Визначення сили опору пересування візка або крана.
2.6. Визначення необхідної потужності електродвигуна при уставленому русі візка або крана
2.7. Вибір основних параметрів і розмів електродвигуна.
2.8. Вибір кінематичної схеми приводу візка або крана
2.9. Визначення загального передаточного числа приводу та вибір серійного редуктора.
2.10. Перевірка приходних коліс на зчеплення з рейками при пуску.
2.11. Вибір муфти.
2.12. Визначення величини розрахункового гальмівного моменту та вибір гальма.
2.13. Вибір та розрахунок буферних пристроїв.
3. РОЗРАХУНОК МЕХАНІЗМУ ПОВОРОТУ СТРІЛОВИХ КРАНІВ З ОПОРНО-ПОВОРОТНІМ КРУГОМ.
3.1. Складається розрахункова схема для маси противаги та навантаження на опорно-поворотній круг.
3.2. Загальне вертикальне навантаження на опорно-поворотний
3.3 Найбільший момент відносно осі повороту крана, що діє на опорно-поворотний круг.
3.4. Визначається більше навантаження на опорно-поворотний круг
3.5. Навантаження на одну кульку
3.6. Перевіряються кульки на граничне допустиме навантаження
3.7. Визначається момент опору повороту в опорно-поворотному крузі відносно осі обертання.
3.8. Визначення необхідної потужності
3.9. Визначається загальне передаточне число механізму повороту.
3.10. Приймаємо наступні параметри відкритої зубчастої пари.
3.11. Виконується розрахунок фрикційної муфти граничного крутного моменту.
4. ТЕХНІКА БЕЗПЕКИ
ЛІТЕРАТУРА

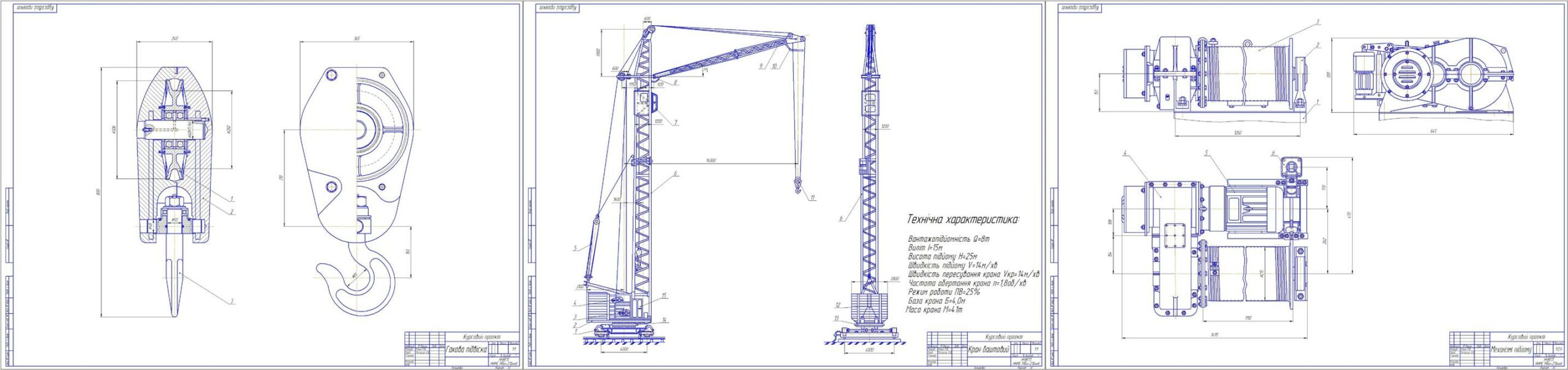

Состав: Кран баштовий(ВО), Гакова підвіска(СБ), Мех.підйому(ВО), специфікація, ПЗ Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
Курсачок/
Курсачок/Гакова підвіска _ Курсовий проект.cdw
Курсачок/Кран баштовий _ Курсовий проект.cdw
Курсачок/титулка.doc
Курсачок/03-zavdannya.doc
Курсачок/Специфікація 1.cdw
Курсачок/08-tehnika bezpeki.doc
Курсачок/5 мех підйому.doc
Курсачок/09-literatura.doc
Курсачок/6 мех пересування.doc
Курсачок/7 мех. повороту.doc
Курсачок/Специфікація 3.cdw
Курсачок/Специфікація 2.cdw
Курсачок/02-zmist.doc
Курсачок/Механізмі підйому _ Курсовий проект.cdw
Курсачок/04-vstup.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Ромка Кінах
Дата: 2016-11-26
