Проектирование автомобильного крана грузоподъёмностью 10 т с электрическим приводом механизмов и гибкой подвеской стрелы.

Тихоокеанский государственный университет
Кафедра Транспортно-технологические системы в строительстве и горном деле
Курсовой проект по дисциплине "Грузо-подъемные машины"
На тему "Расчет стрелового крана"
Хабаровск 2015

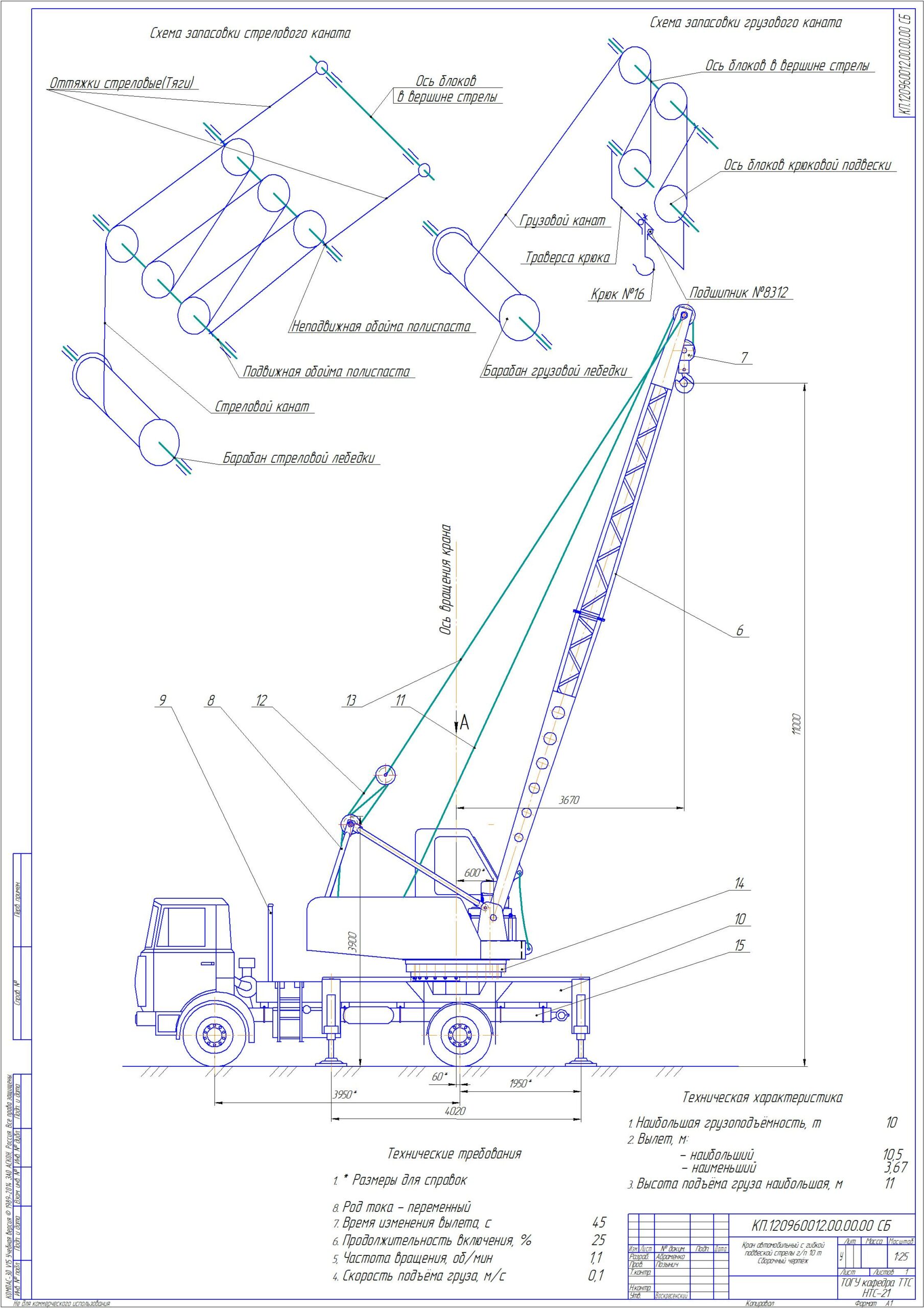

Кран стреловой грузоподемностью 10 тонн, расчет механизма подьема, поворота, изменения вылета
Исходные данные Грузоподъемность 10т, вылет 10.5м, скорост изменения вылета 0.3м\с
Курсовой проект содержит: 4 листа чертежей формата А1, пояснительную записку на 73 листах формата А4, включающую 14 рисунков, 5 таблиц, 8 литературных источников, 4 приложения.
Введение
1. Расчет и выбор параметров крана
1.1 Расчет и выбор размерных и весовых параметров
1.2 Расчет устойчивости
1.2.1 Расчет грузовой устойчивости
1.2.2 Расчет собственной устойчивости
2. Расчет механизма подъема груза
2.1 Выбор полиспаста
2.2 Выбор схемы механизма
2.3 Расчет и выбор каната
2.4 Расчет барабанов и блоков
2.5 Выбор электродвигателя
2.6 Выбор редуктора
2.7 Расчет тормоза
2.8 Выбор тормозной муфты
2.9 Проверка выбранного электродвигателя
2.10 Прочностной расчет
2.10.1 Расчет стенки барабана
2.10.2 Расчет оси барабана
2.10.3 Выбор подшипников оси барабана
2.10.4 Расчет крепления каната к барабану
2.10.5 Расчет элементов крюковой подвески
3. Механизм изменения вылета
3.1 Выбор схемы механизма изменения вылета
3.2 Определение усилия в стреловом полиспасте
3.3 Расчет каната стрелового полиспаста
3.4 Расчет канатов тяг
3.5 Выбор электродвигателя МИВа
3.6 Расчет размеров барабана
3.7 Выбор редуктора
3.8 Расчет тормоза
3.9 Выбор муфты
3.10 Проверка выбранного электродвигателя
4. Расчет механизма вращения
4.1 Расчет нагрузок и выбор опорно-поворотного круга
4.2 Расчет сопротивлений вращения в ОПУ
4.3 Расчет привода механизма
4.4 Проверка электродвигателя
