Проектирование башенного крана с не поворотной башней и балочной стрелой г/п 8т

Донбасская национальная академия строительства и архитектуры
Кафедра Подъемно-транспортные, строительные, дорожные, мелиоративные машины и оборудование (ПТСДММО )
Курсовой проект по дисциплине "Грузоподъемная, транспортирующая и транспортная техника"
На тему "Проектирование башенного крана с не поворотной башней и балочной стрелой"
Макеевка 2014

данном курсовом проекте рассматриваются следующие вопросы:
1) описание параметров конструкции в целом и отдельных ее узлов;
2) расчет и выбор двигателей механизмов;
3) расчет и выбор элементов трансмиссии (редукторов,передач);
4) расчет на прочность отдельных деталей механизмов;
5) расчет и выбор тормозных устройств;
6) расчет грузовой и собственной устойчивости крана.

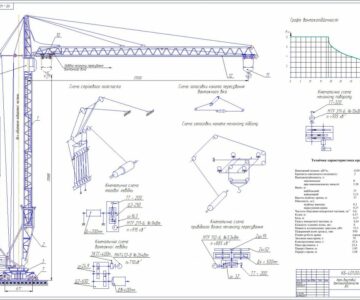

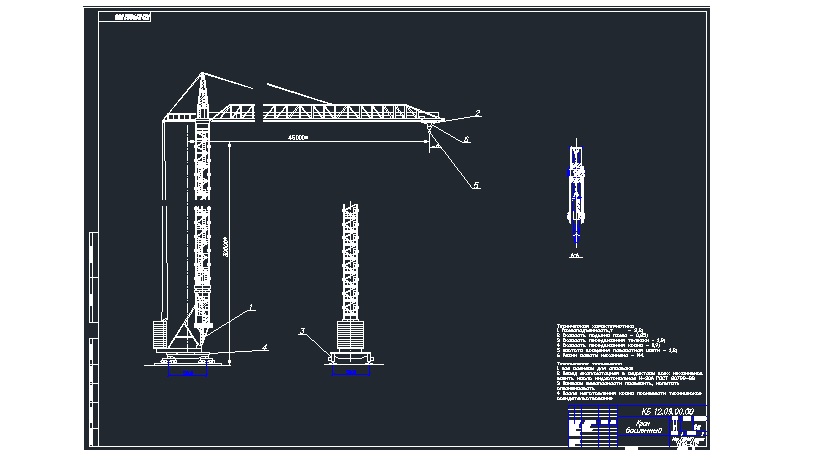

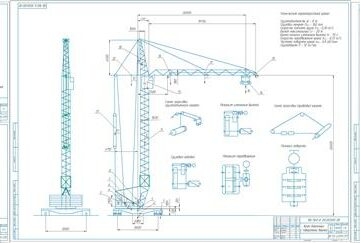

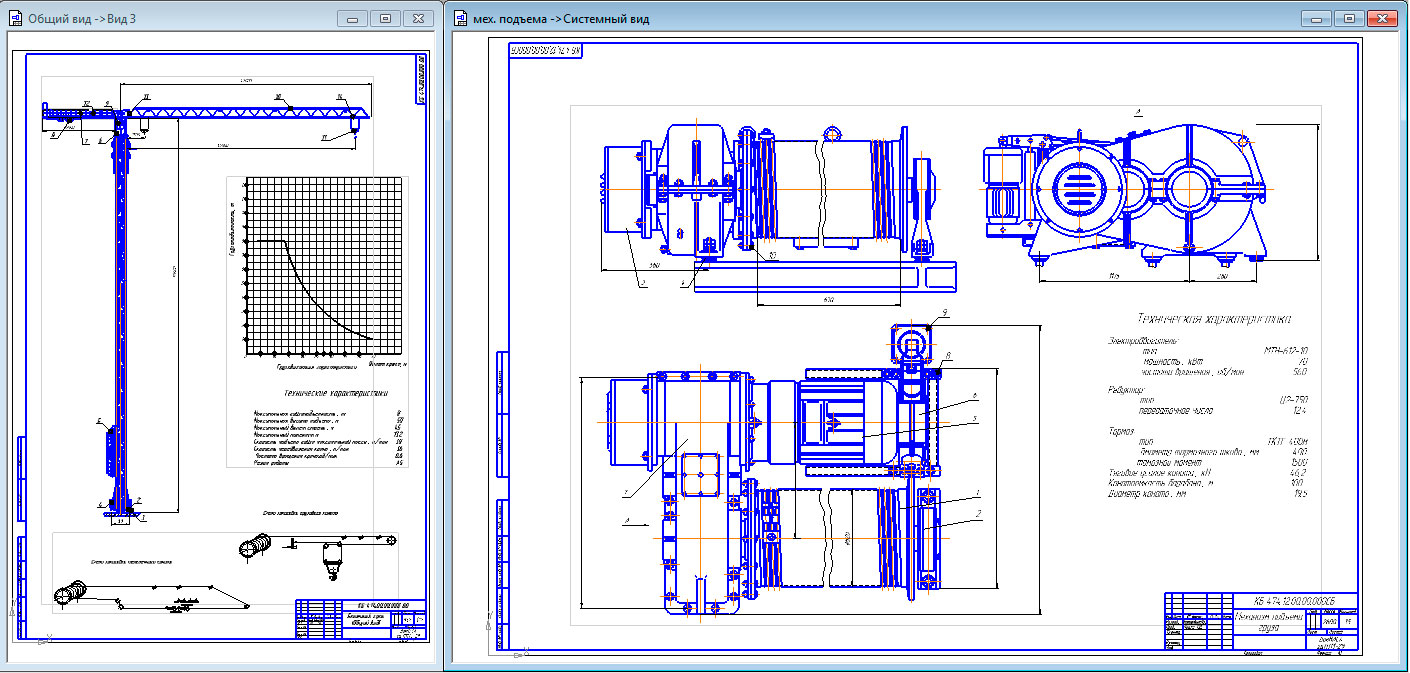

Графическая часть состоит из четырех листов формату А1: первый лист-общий вид машины; второй лист- сборочный чертеж барабана, третий лист- сборочный чертеж механизма подъема груза, четвертый лист-деталировка барабана
Курсовой проект содержит 4 листа формата А1 графической части, 64 страниц пояснительной записки

Грузовая характеристика крана —это график зависимости грузоподъёмности от вылета. При этом, в курсовом проекте принято допущение, что грузовой момент на всех вылетах стрелы остается постоянным.

В конструкторской части был разработан механизм подъема груза с выбранным двигателем МТH 612-10, редуктором Ц2-750,зубчатой муфты и тормозом ТКТГ-400М

Характеристика двигателя МТH 612-10
Режим работы ПВ=25%
Мощность, кВт 70
Частота вращения ротора, мин -1 560
Максимальный крутящий момент, Н•м 3200
Момент инерции ротора, кг•м2 5,34
Масса кг 1070
Высота мм 770
Ширина мм 650
Длина мм 1063

Характеристика редуктора Ц2-750
Тип Ц2-750
Перед.число 12,41
Выход.конец тих. вала М
Схема сборки 2
Мощность,кВт 280
Частота,об/мин 600
Режим С
Масса, кг 1650
Габаритные розмеры, мм:
высота 783
ширина 560
длина 1455

Характеристика зубчатой муфты
Диаметр тормозного шкива, мм 400
Наибольший крутящий момент, Н•м 5750
Момент инерции муфты кг/м2 1,375
Ширина шкива, мм 186
Масса, кг 86,5

Характеристика тормоза ТКТГ-400м
Диаметр тормозного шкива, мм 400
Тормозной момент, Н•м 1500
Масса, кг 145
Габаритные размеры, мм:
высота 630
ширина 185
длина 935
