Проектирование передвижного поворотного крана

Тверской государственный технический университет
Кафедра строительные, дорожные машины и оборудование
Курсовой проект по дисциплине «Грузоподъемные машины»
Тема: Проектирование передвижного поворотного крана
Тверь 2015

В данном проекте рассматривается проектирование передвижного поворотного крана, грузоподъемностью 500кг. Произведен расчет и выбор механизмов крана.
Графическая часть содержит общий вид, механизм подъема груза, чертеж тормоза типа ТКГ.
Курсовой проект содержит 3 листа формата А1 и пояснительную записку

Исходные данные
Номинальная грузоподъёмность Q: 5 кН.
Скорость подъёма груза V: 6 м/м.
Высота подъёма груза Н: 25 м.
Пролёт (вылет) крана Lmax: 2.5 м.
Группа режима работы: 3К
Класс нагружения крана: Q2
Класс использования механизма: А3
Группа режима работы механизма подъёма груза: 3М
Место установки ГПМ: открытая площадка
Коэффициент использования механизма по грузоподъёмности Кгр: 0,5
Коэффициент использования механизма в течение года
Коэффициент использования механизма в течение суток Кс: 0,33
Средняя относительная продолжительность рабочего цикла механизма: ПВ,% 25
Срок службы крана Т: 5 лет
Число включений механизма в течении часа h: 60.

Состав: Передвижной поворотный кран (ОВ), Механизм подъема (СБ), Схема для расчета противовеса, Конструктивная схема, Деталировка, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Проектирование передвижного поворотного крана

Просмотр файлов
Спецификация 2 лист.spw
Спецификация.spw
Схема для расчета противовеса.cdw
Курсач ГПМ.docx
3 лист тормоз.cdw
Конструктивная схема.cdw
Механизм подъема груза 2 лист.cdw

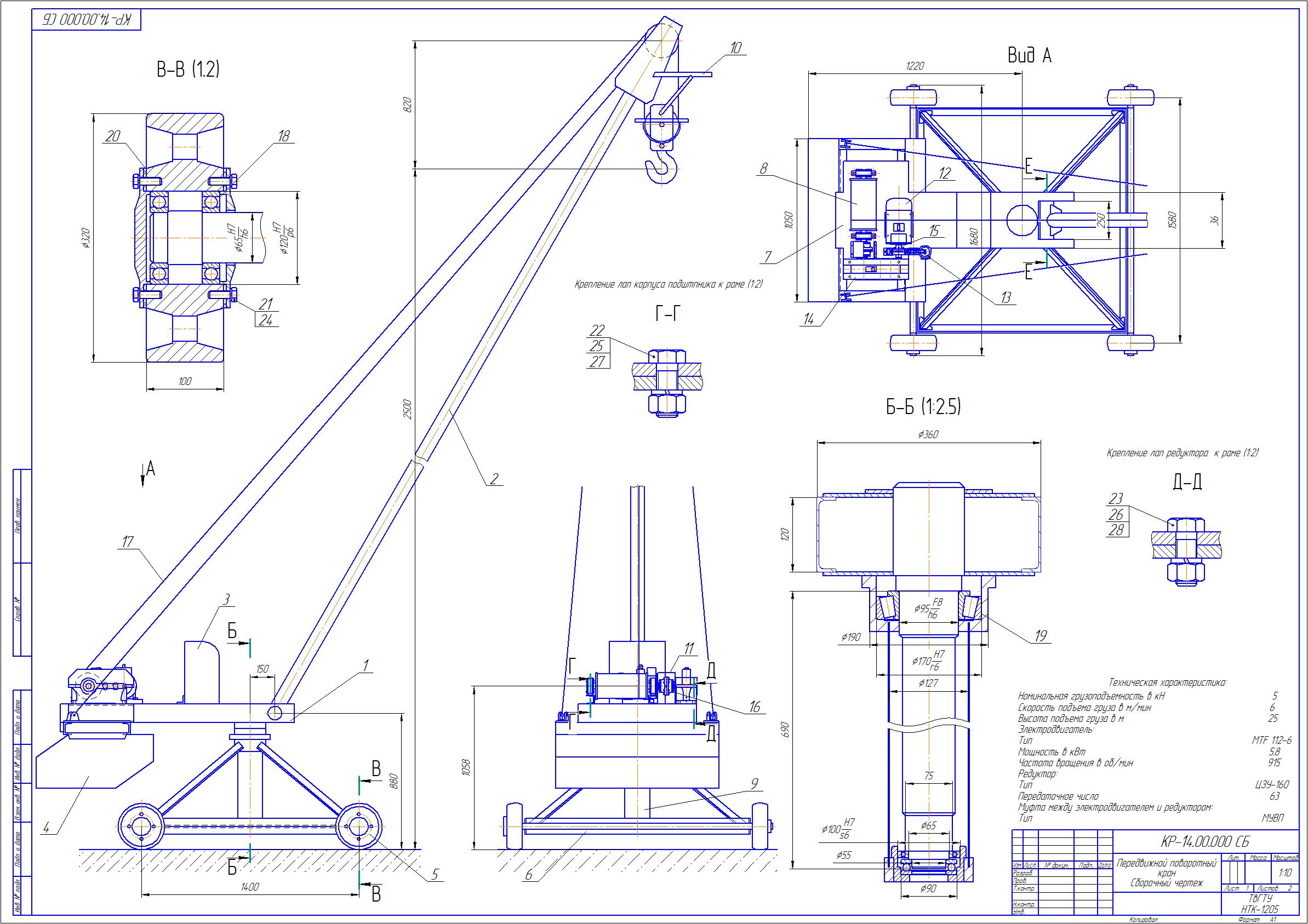

Передвижной поворотный кран 1 лист.cdw
