Проектирование передвижного вращающегося крана Q=0,5т

Национальный университет водного хозяйства и природопользования
Кафедра подъемно-транспортных, строительных, дорожных, мелиоративных машин и оборудования сельскохозяйственного производства
Курсовая работа по учебной дисциплине "Грузоподъемная техника"
на тему "Проектирование передвижного вращающегося крана"
Ровно 2013

По результатам проделанной работы можно сделать вывод, что в ходе проведенного расчета был спроектирован высокопроизводительный передвижной (вращающийся) кран. Технико-экономическая эффективность также является высокой. Разработка имеет жилищно-промышленную ценность и данный кран позволяет выполнять погрузочно-разгрузочные и монтажные работы в различных отраслях промышленности, строительстве, сельском хозяйстве.

Технічна характеристика:
Вантажопідйомність Q=0,5т;
Виліт І=3,2м;
Висота підйому Н=14м;
Швидкість підйому V=14м/хв;
Частота обертання крана n=3 об/хв;
Режим роботи ПВ=15%;
База крана Б=1.3м;
Маса крана (без противаги) М=1100 кг;
- з противагою М=2000 кг.

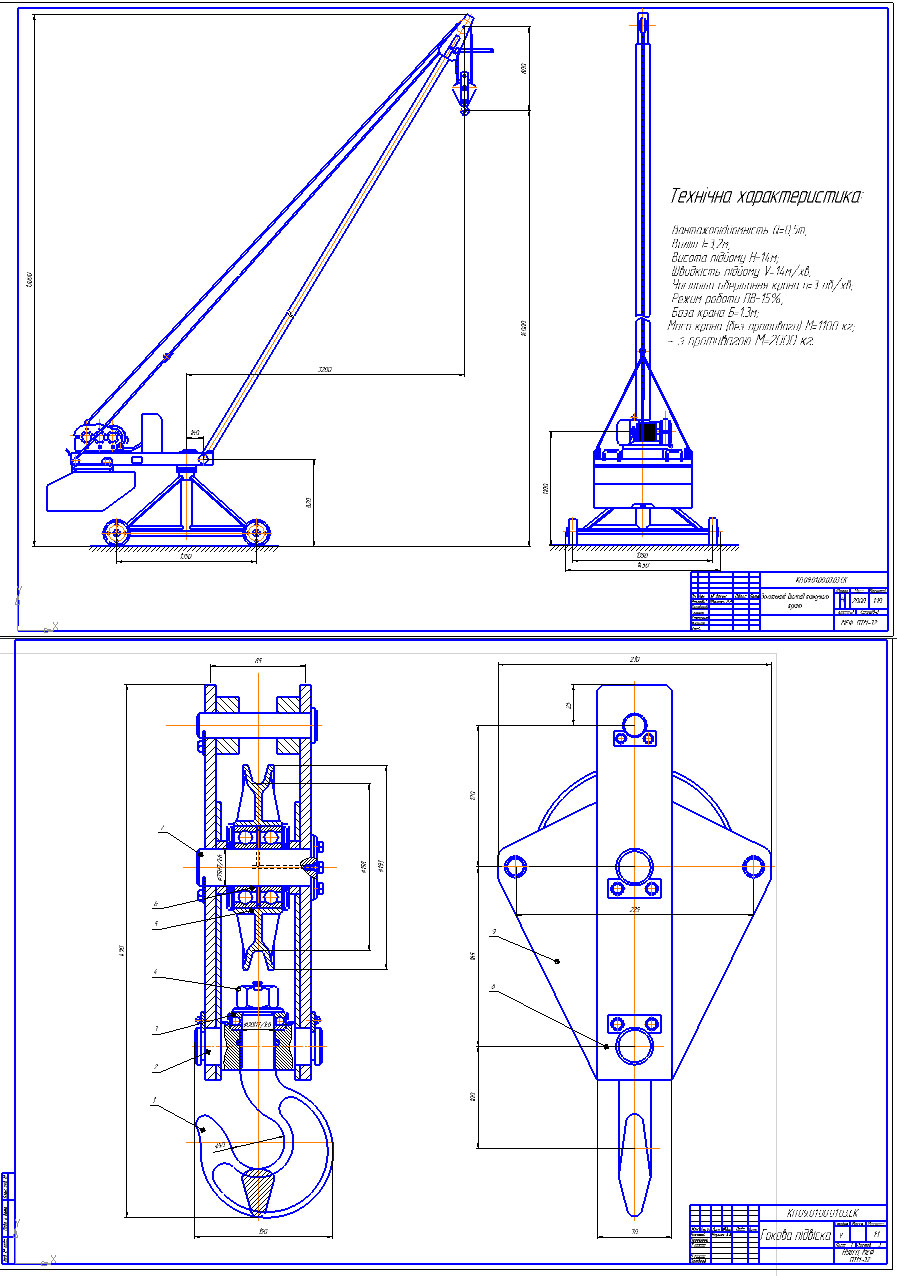

Состав: крюковая подвеска (СБ), механизм подъема (СБ), общий вид крана (ВО), спецификации, ПЗ. Язык документа

Софт: КОМПАС-3D V13

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Проектирование передвижного вращающегося крана Q=0,5т

Просмотр файлов
Техніка безпеки.docx
Висновки.doc
вступ.doc
Завдання.docx
зміст.doc
ЛИСТ 1 - гакова підвіска.cdw
Лист 2 - Механізм підйому.cdw
ЛИСТ 3 - Загальний вигляд крана.frw
Література.doc
механізм пересування.docx
Механізм підйому2.docx
Опис і призначення крана.docx
Повороту крана2.doc
Специфікація 1.DOC
Специфікація 2.DOC
Специфікація 3.DOC
