Проектирование подвесного поворотного крана Q=1.25 т

Московский государственный технический университет им. Н.Э.Баумана
Кафедра РК3 "Основы конструирования машин"
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему: "Кран подвесной поворотный с переменным вылетом крюка"
Москва 2013

В данной работе проектируется подвесной настенный кран с переменным вылетом. Основной частью крана являются стрела. Вдоль стрелы на двух ведущих и двух ведомых колесах движется механизм передвижения, к которому присоединен механизм подъема груза (тельфер).
Тельфер состоит из встроенного в барабан электродвигателя, планетарного редуктора по схеме 3К, барабана и дискового фрикционного электромагнитного тормоза. Редуктор, барабан и электромагнитный тормоз проектируются исходя из исходных данных и требований, налагаемых на конструкцию крана, а электродвигатель выбирается по справочнику.
Механизм передвижения перемещает тельфер по стреле.
На барабан тельфера наматывается канат, а захват груза осуществляется с помощью крюковой подвески. Конец каната закреплен на корпусе тельфера. Критическая высота подъема груза регулируется ограничителем движения, закрепленным на нижней части корпуса тельфера.
Стрела представляет собой балку - двутавр. К концу стрелы приварены пластины для крепления балки к опорному узлу, а тот соответственно крепиться на болтовом соединение к стене.
В данной расчетно-пояснительной записке содержатся основные расчеты для проектирования составных частей, металлоконструкции и непосредственно сборки подвесного крана.

Состав: Кран подвесной (ВО), Механизм передвижения (СБ), Механизм подъема (ВО), Опорные узлы (СБ), Металлоконструкция (СБ), Спецификация, РПЗ. Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Проектирование подвесного поворотного крана Q=1.25 т

Просмотр файлов
РПЗ 18.06.docx

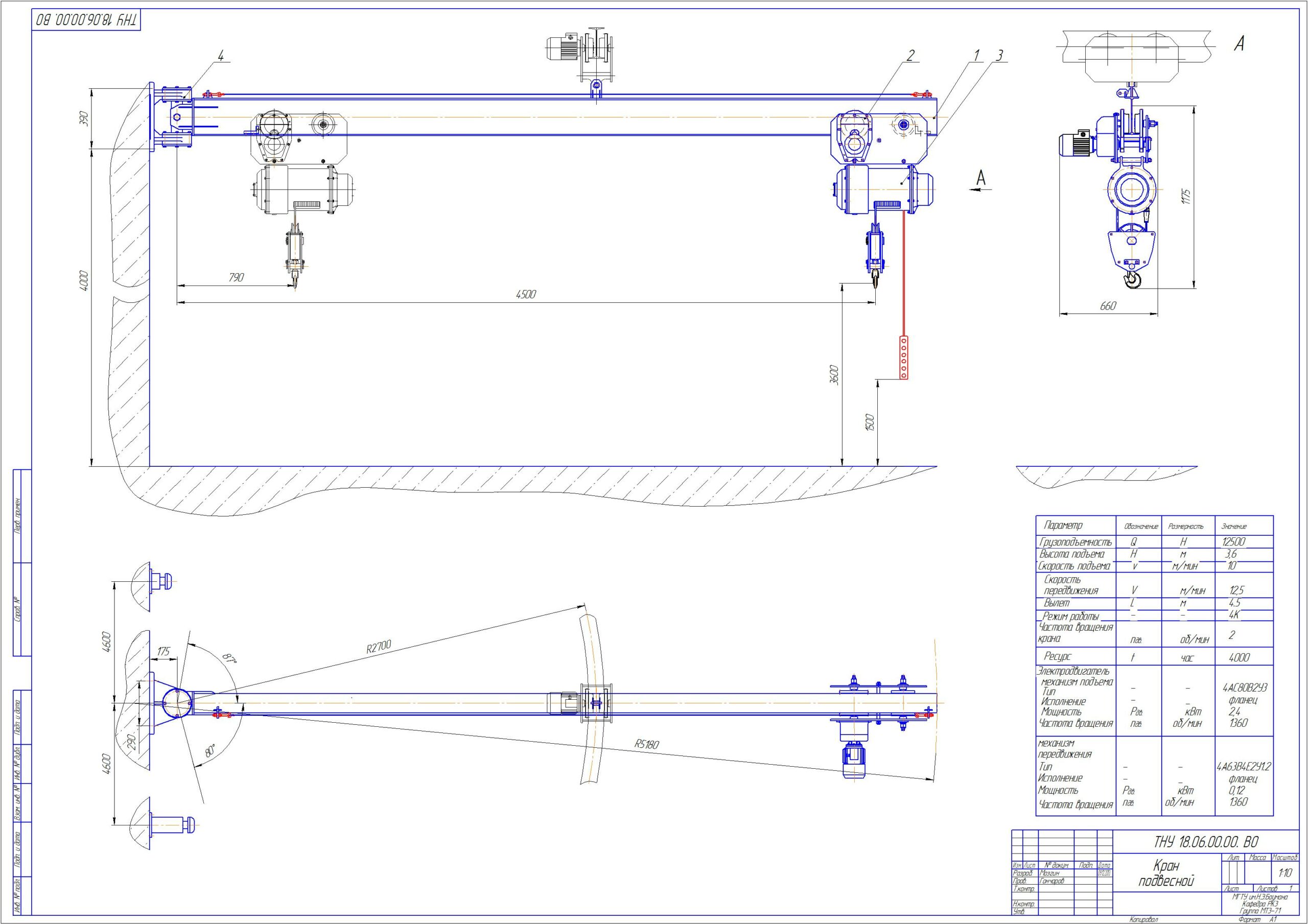

Кран подвесной _ ТНУ 18.06.00.00. ВО.cdw
Металлоконструкция.cdw
Механизм передвижения _ ТНУ 18.06.10.00. СБ.cdw
Механизм подъема _ ТНУ 18.06.20.00. ВО.cdw
Механизм подъема _ ТНУ 18.06.20.00. СБ.cdw
Опорные узлы + металлоконструкция.cdw
Опорные узлы.cdw
