ПТМ Кран самоходный

Тихоокеанский государственный университет
Кафедра транспортно-технологические системы в строительстве и горном деле
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему: "Кран автомобильный с гибкой подвеской стрелы г/п 10 т"
Хабаровск 2013

2013

КРАН АВТОМОБИЛЬНЫЙ, ПРОТОТИП, УСТОЙЧИВОСТЬ, МЕХАНИЗМ, РАСЧЁТ, ПРОВЕРКА.
Цель курсового проекта - проектирование автомобильного крана грузоподъёмностью 10 т с электрическим приводом механизмов и гибкой подвеской стрелы.
По данным выданного задания был выбран кран-прототип, назначены геометрические и весовые параметры проектируемого крана, проверена грузовая и собственная устойчивости, рассчитаны механизмы и проведены их проверки.
Механизмы подъёма груза и стрелы выполнены по П-образной схеме, что обеспечивает компактное расположение механизмов на поворотной платформе.
Выполненные проверочные расчеты подтвердили работоспособность спроектированных механизмов.
В ходе работы необходимо принимать конструктивные решения по расположению механизмов и отдельных узлов крана.
Все механизмы компонуются изделиями выпускаемым заводами-изготовителями, что обеспечивает их унификацию и взаимозаменяемость.
Техническая характеристика:
1. Наибольшая грузоподъемность, т 10
2. Вылет, м:
- наибольший 8
- наименьший 3,7
3. Наибольшая высота подъема груза, м 8,9
4. Относительная продолжительность
включения механизмов,% 15
4. Привод механизмов - электрический
5. Род тока - переменный 380 В
6. Группа классификации механизма/
режим работы/ 4м/легкий/

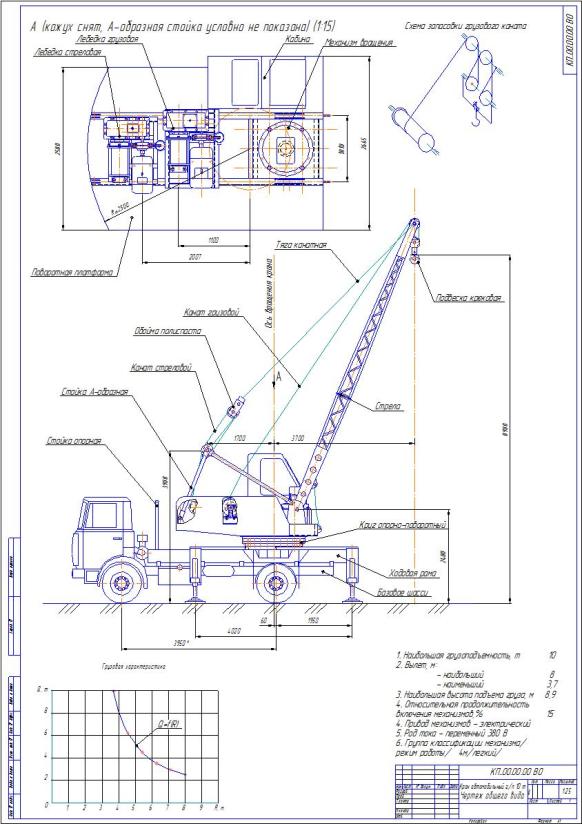

Состав: Кран(ВО), Лебедка грузовая(СБ), Барабан в сборе с опорой(СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2
