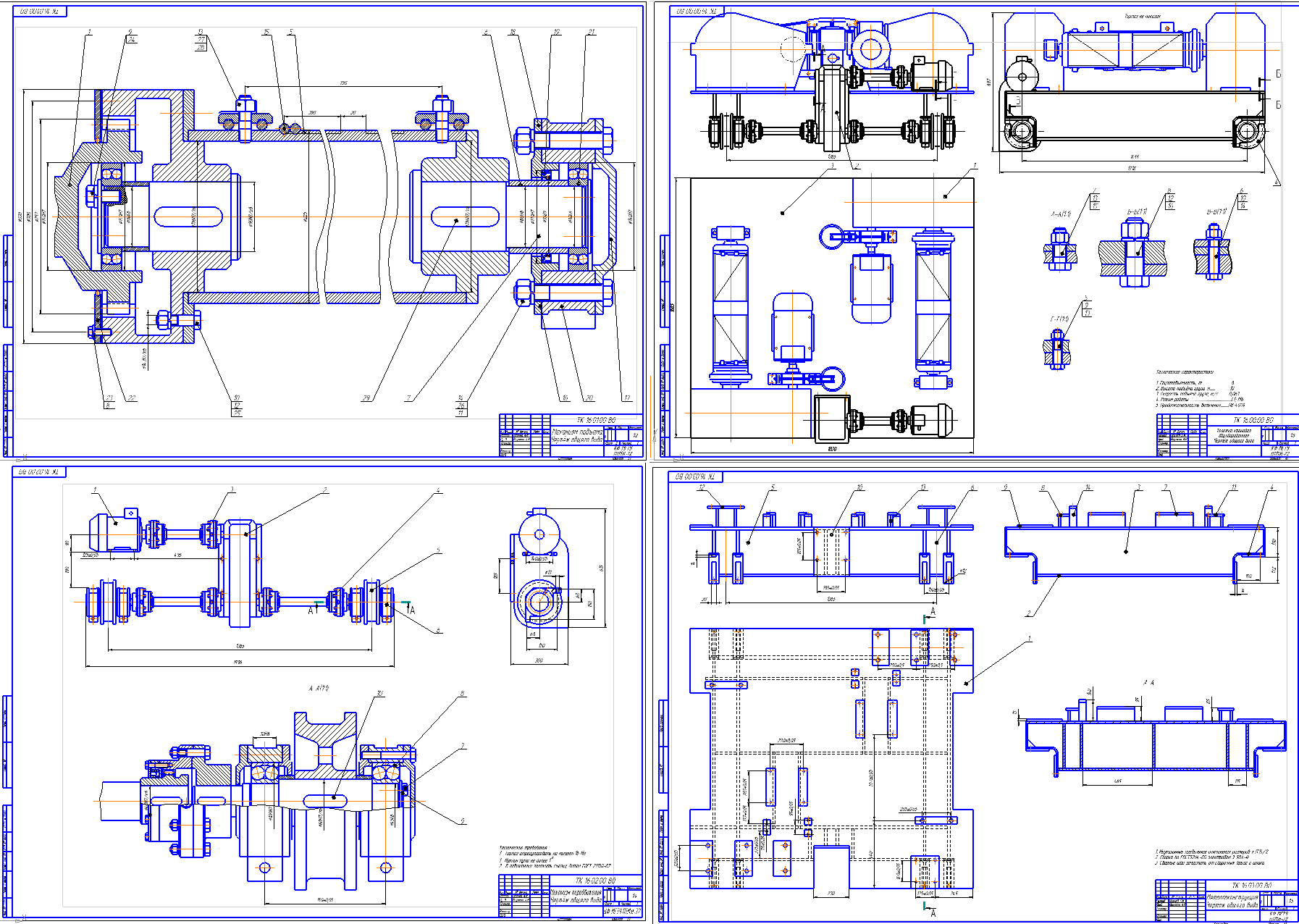

Расчет грузоподъемной крановой двухбарабанной тележки 8 тонн

КФ МГТУ им.Н.Э.Баумана кафедра Детали машин и подъемно-транспортное оборудование, курсовой проект по дисциплине "Грузоподъемные машины", на тему: "расчет грузовой тележки", Калуга 2015

Задание
Спроектировать тележку крановую двухбарабанную, грузоподъемность которой составляет 8 тонн, груз необходимо поднять на высоту 10 метров со скоростью 0,063 метра в секунду. Скорость передвижения тележки должна составлять 0,5 метра в секунду.

Оглавление.
Расчет механизма подъёма крановой двухбарабанной тележки 6
1. Выбор каната и барабана 6
1.1. Грузоподъёмная сила 6
1.2. КПД полиспаста 6
1.3. Наибольшее натяжение ветви каната, набегающей на барабан при подъеме груза. 7
1.4. Разрывное усилие каната в целом 7
1.5. Выбор типа каната 9
1.6. Минимальный диаметр барабана 10
1.7. Длина барабана с двусторонней нарезкой 11
1.8. Условие прочности барабана(уст-ть стенки при изгибе трубы) 13
1.9. Угловая скорость барабана 14
2. Выбор электродвигателя 15
2.1. Статическая мощность электродвигателя 15
2.2. Выбор электродвигателя 16
2.3. Угловая скорость электродвигателя 16
3. Выбор редуктора 17
3.1. Проверка редуктора по радиальной консольной нагрузке 17
3.2. Передаточное число редуктора 17
3.3. Грузовой момент на барабане 18
3.4. Условие прочности редуктора по крутящему моменту 19
4. Выбор тормоза 19
4.1. Статический момент на вых. валу редуктора при торможении 19
4.2. Регулировочный тормозной момент 20
5. Компоновка механизма подъема 20
5.1. Сравнение металлоемкости механизмов подъема 20
5.2. Условие соседства электродвигателя и барабана. 21
5.3. Условия соседства тормоза и барабана 21
5.4. Расчет колеи тележки 22
Расчет механизма передвиж. крановой двухбарабанной тележки 24
1. Выбор ходовых колес 24
1.1. Определение предварительной массы тележки 24
1.2. Давление на ходовое колесо 25
2. Расчет сопротивления движению 26
3. Выбор электродвигателя 26
4. Выбор редуктора 27
5. Проверка двигателя по пусковому моменту 28
6. Определение коэффициента запаса сцепления приводных колес с
рельсом при пуске 28
7. Расчет тормоза 30
8. Расчет толщины листа для металлоконструкции 31
Выводы 31
Список литературы 33
