Расчет механизмов, металлоконструкции и опорных узлов подвесного поворотного крана Q=1.6 т

Московский государственный технический университет им. Н.Э. Баумана
Кафедра РК3 "Основы конструирования машин"
Курсовая работа по дисциплине "Подъемно-транспортные машины"
На тему: "Проектирование механизмов, металлоконструкции и опорных узлов подвесного поворотного крана"
Москва 2017

В данной работе проектируется подвесной настенный кран с постоянным вылетом.
Т.к. это курсовая работа, а не курсовой проект, то необходимо выполнить только 2,5-3 листа А1 на которых помещаются те части крана, которые были выбраны преподавателем в индивидуальном порядке. В данном случае были выбран для расчета и оформления на листах механизмы подъема и поворота, металлоконструкция и опорные узлы (см. задание).
В расчетно-пояснительной записке содержатся расчеты для проектирования составных частей, металлоконструкции и опорных узлов.

Исходные данные:
Грузоподъёмность 1,6 т
Высота подъема груза 4,0 м
Скорость подъема груза 10,0 м/мин
Частота вращения стрелы 2,0 об/мин
Вылет стрелы 4,5 м
Ходовая балка двутавр №30
Режим работы крана 2K (ГОСТ 25546-82), A2 (ISO 4301/1-88)

Содержание РПЗ:
1. Расчет механизма подъема
2. Расчет механизма поворота
3. Расчет металлоконструкции
4. Расчет опорных узлов

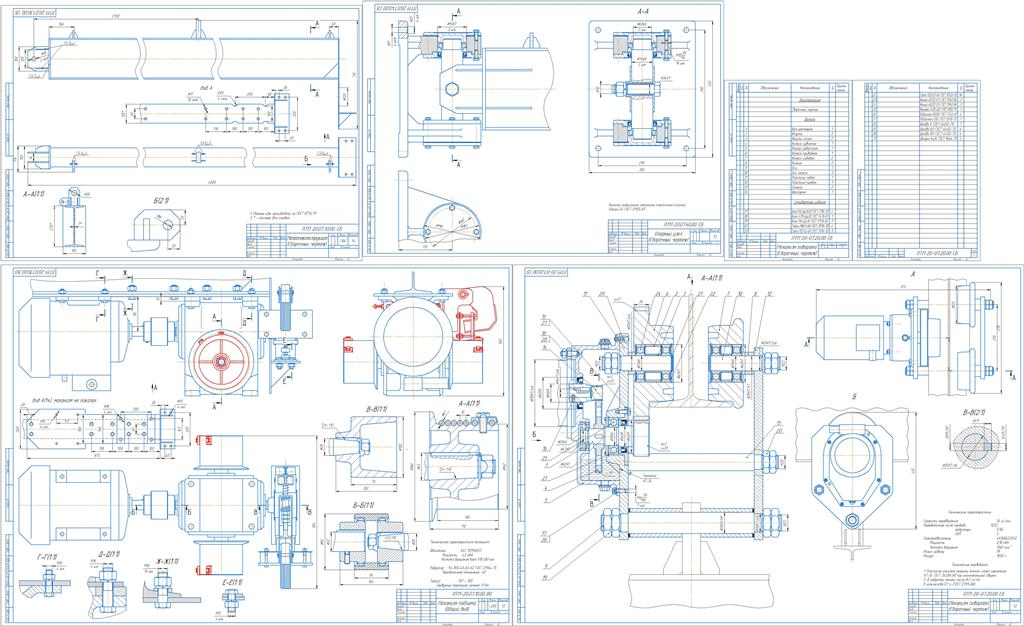

Графическая часть
1. Механизм подъема (А1)
2. Механизм поворота (А1)
3. Металлоконструкция (А2)
4. Опорный узел (А2)

Состав: Механизм поворота (СБ), Спецификация, Механизм подъема (ВО), Спецификация, Опорные узлы (СБ), Металлоконструкция (СБ), Спецификация к крану, РПЗ. Язык документа

Софт: КОМПАС-3D 17.1.5

Сайт: www

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Расчет механизмов, металлоконструкции и опорных узлов подвесного поворотного крана Q=1.6 т

Просмотр файлов
ПТМ Задание Схема 20.pdf
ПТМ 20.07 Лист 1 Механизм подъема.cdw
ПТМ 20.07 Лист 2 Механизм поворота.cdw
ПТМ 20.07 Лист 2,5 Металлоконструкция.cdw
ПТМ 20.07 Лист 3 Опорный узел.cdw
ПТМ 20.07 Механизм поворота Спецификация.spw
ПТМ 20.07 РПЗ.docx
ПТМ 20.07 Спецификация к крану.cdw
