Расчет металлоконструкции главной балки мостового крана коробчатого сечения Q=125 кН

Самарский Государственный Технический Университет
Факультет машиностроения, металлургии и транспорта (ФММТ)
Курсовой проект по дисциплине "Строительная механика"
На тему : "Проектирование металлических конструкций"
Самара 2016

Исходные данные

Мост крана состоит из двух балок 1 (рис.1.1), двух концевых балок 5, площадки 6 для обслуживания механизма передвижения, площадки 3 для обслуживания грузовой тележки 4. На главных балках укладываются рейки 2.

Грузоподъемность Q = 125 кН
Прогон L = 2250 см
Скорость передвижения крана V = 100 м/хв
Время торможения t = 2,5 сек
База тележки aT = 180 см
Режим работы С
Температура окружающей среды

Содержание
Введение
Выбор стали для балки
Выбор поперечного сечения балки
Проверка балки на статическую и динамическую жесткость
Проверка балки на устойчивость
Расчет сварного соединения пояса со стенкой
Определение прогиба фермы

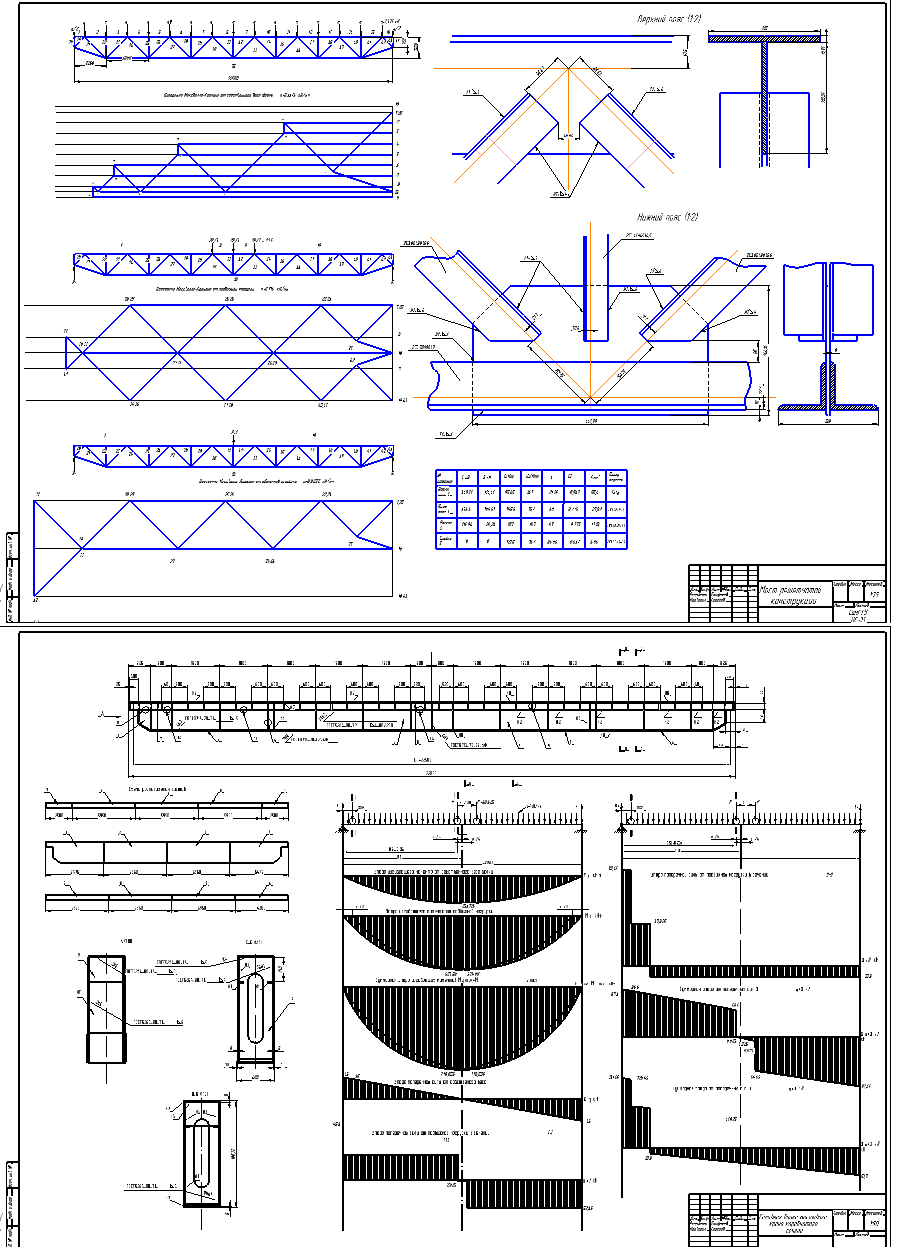

Состав: Пояснительная записка (ПЗ), главная балка коробчатого сечения, главная балка решетчатая Язык документа

Софт: AutoCAD 13 SP2

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Расчет металлоконструкции главной балки мостового крана коробчатого сечения Q=125 кН

Просмотр файлов
главн. балка решетчатая.dwg
Пояснительная записка.doc
главн. балка коробчатого сечения.dwg
