Расчет мостового крана грузоподъемностью 12,5 т

Запорожский национальный технический университет
Кафедра деталей машин и подъемно транспортные машины
Курсовой проект по дисциплине "Грузоподъемная и транспортирующая техника"
На тему: "Расчет мостового крана грузоподъемностью 12,5 тонн"
Запорожье 2015

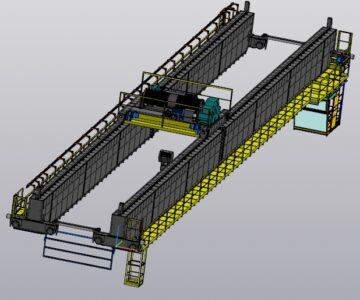

Объект исследования - мостовой кран.
Цель работы - поиск оптимального типа проекта и проектирования основных механизмов и узлов крана.
Метод исследования - расчетно-аналитический, с использованием стандартных пакетов: MatLab, Word, КОМПАС - 3DV15.
В проекте решены следующие задачи:
1. Подано характеристика крана, который должен быть спроектирован;
2. Спроектирован механизм подъема груза;
3. Спроектирован механизм перемещения тележки;
4. Спроектирован механизм передвижения крана;
Работа выполнена на кафедре ДМ и ПТМ Запорожского национального технического университета.

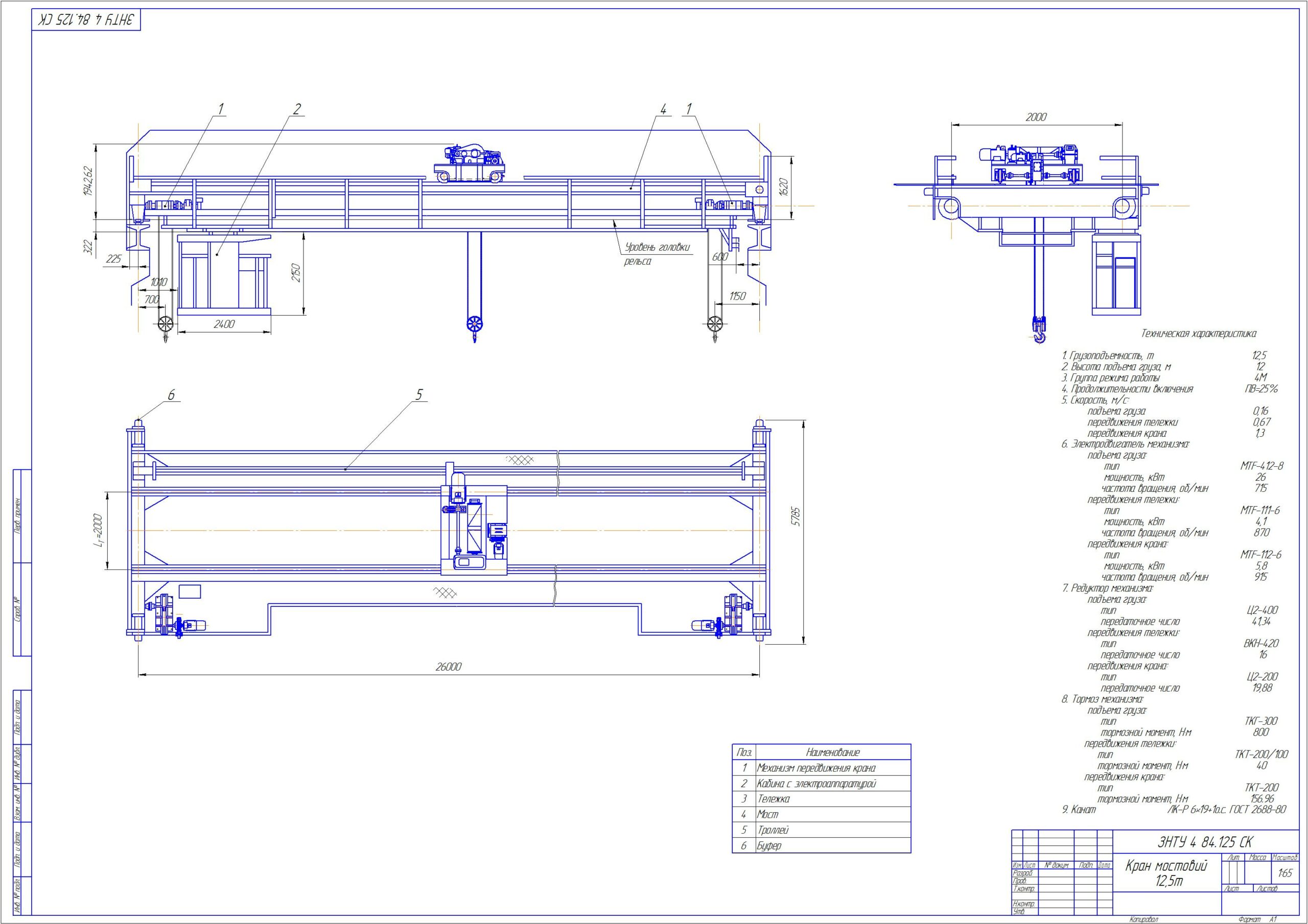

Исходные данные:
Грузоподъемность 12,5 т
Пролет 26 м
Высота подъема 12 м
Режим работы Средний (4М) ПВ = 25%
Скорость подъема груза 0,16 м / с
Скорость передвижения тележки 0,67 м / с
Скорость движения крана 1,3 м / с
