Расчет мостового крана КМ-8

Расчет мостового крана КМ-8 (Розрахунок мостового крана КМ-8) ИНСО БМО-06

Техническая характеристика
1. Грузоподъемность, т 8
2. Высота подъма груза, м 14
3. Режим работы М4
4. Скорость, м/мин
подъма груза 15
передвижения тележки 42
передвижения крана 48
5. Электродвигатель механизма подъема груза:
тип MTF 411-8
мощность, кВт 27
частота вращеня, мин 955
- передвижения тележки:
тип MTF 011-6
мощность, кВт 1,7
частота вращеня, мин 850
-передвижения крана:
тип MTF 111-6
мощность, кВт 4,1
частота вращеня, мин 870
6. Редуктор механизма
-подъема груза:
тип: Ц2-400-32,42-2М
передаточное отношение 32,42
-передвижения тележки:
тип: ВКН-420-16-1
передаточное отношение16
-передвижения крана:
тип: Ц2-250-32,42-1Ц
передаточное отношение 32,42
7. Тормоз механизма
-подъема груза:
тип: ТТ-250
тормозной момент, Н?м 400
-передвижения тележки:
тип: ТТ-160
тормозной момент, Н?м 100
-передвижения крана:
тип: ТТ-160
тормозной момент, Н?м 100
8. Канат ЛК-36?25(1+6;6+12)+1О.С.
9. Масса крана, кг 30000

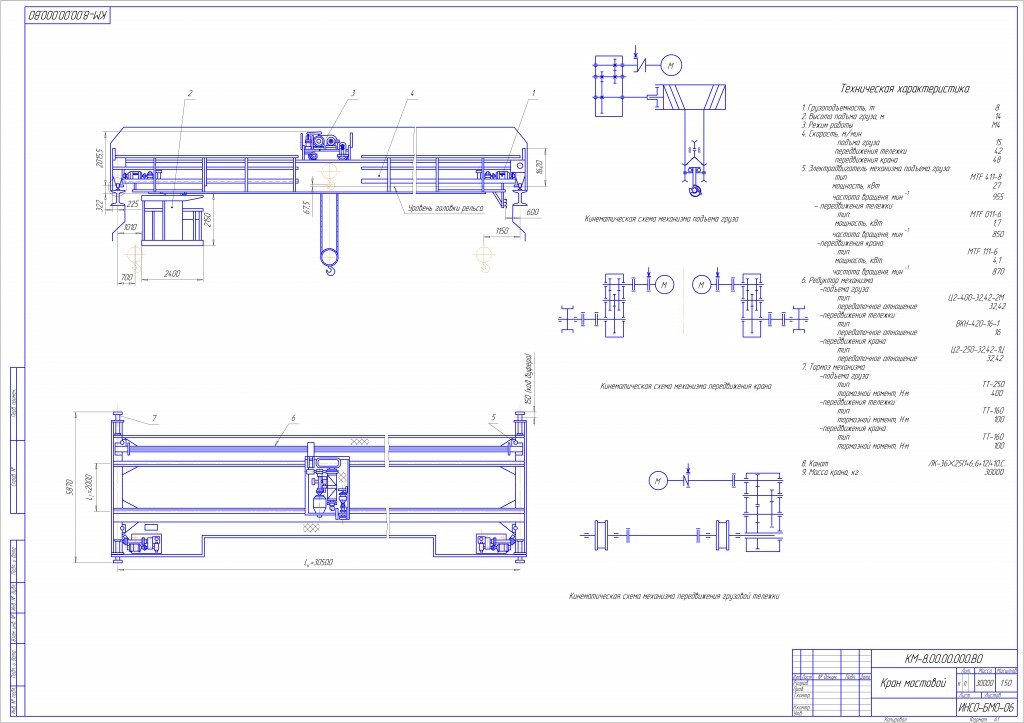

Состав: 1-й лист Кран мостовой; 2-й лист Механизм передвижения грузовой тележки; 3-й лист Траверса, Подвеска крюковая, Гайка, Втулка распорная. ПЗ, Спецификация Язык документа

Софт: Компас v12, CDW

Просмотр файлов
Листы/1.bak
Листы/1.cdw
Листы/1.jpg
Листы/2.frw
Листы/2_.bak
Листы/2_.cdw
Листы/3-4.bak
Листы/3-4.frw
Листы/~$1.cd~
Листы/~$ухневич _.cd~
Листы/~$ухневич.cd~
~$писка Сенченко.DOC
Записка.DOC
Нагр-ка на ход кол. мостаа.FRW
Спецификация.doc
Сх. к расч. барабб..FRW
Листы
