Таль ручная компактная с номинальной грузоподъемностью 250кгс

В основе конструкции ручной тали лежит планетарный одноступенчатый редуктор. Таль предназначена для перемещения небольших грузов в вертикальной плоскости, при этом автоматически обеспечивается их надежная фиксация в любом положении. Применение тали рекомендуется при проведении ремонтных работ в гараже. Подвеска тали может осуществляться на залитые в потолке крюк или шпильку, а также на каретку монорельса. Возможны и другие варианты (конструкция их не предусматривает). Груз может подвешиваться на крюк или любую специальную подвеску, обеспечивающую надежность его фиксации и положение центра тяжести (к примеру двигателя легкового автомобиля).

Технические характеристики
1.Максимальная грузоподъемность 300кгс
2.Прилагаемое усилие к цепи подъема не более 20кгс
3.Высота подъема груза определяется длиной грузовой цепи.

Состав: Сборочный чертеж (СБ), спецификация, полная деталировка. Язык документа

Софт: КОМПАС-3D V14

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Таль ручная компактная с номинальной грузоподъемностью 250кгс

Просмотр файлов
Ось цепи.cdw
Ось.cdw
Подвеска.cdw
Пружина.cdw

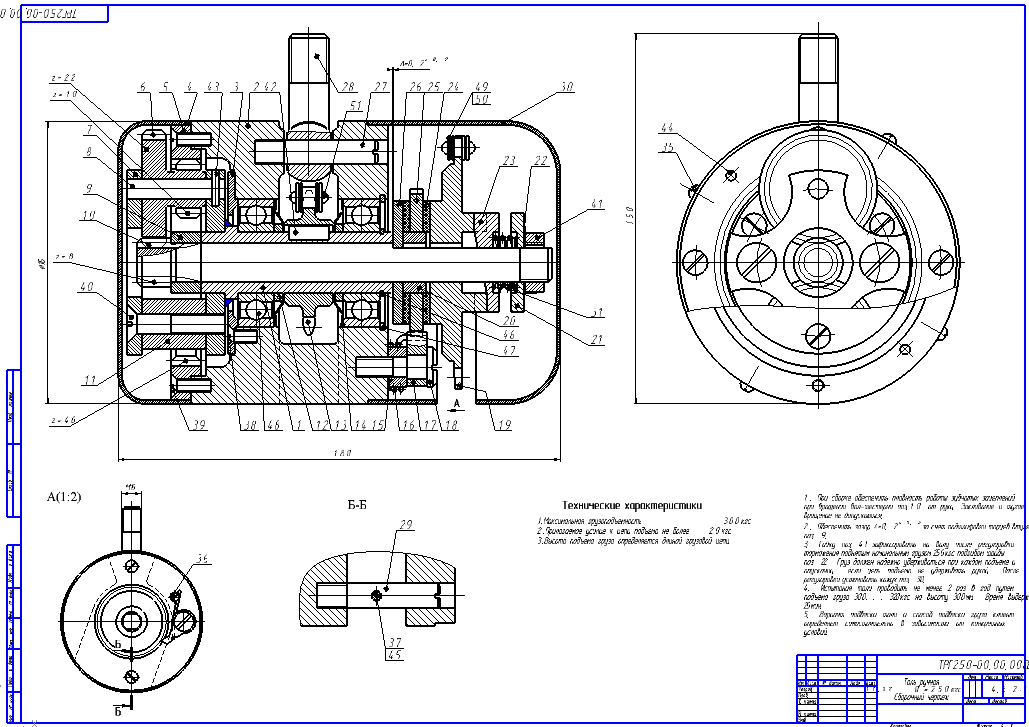

Сборочный чертеж.cdw
Собачка.cdw
Ступица водила.cdw
Храповик.cdw
Шайба опорная.cdw
Шайба пружины.cdw
Шайба стопорная.cdw
Шайба тормозная.cdw
Таль ручная .spw
Блок-шестерня.cdw
Вал-шестерня.cdw
Венец.cdw
Водило в сборе.cdw
Водило.cdw
Втулка водила.cdw
Втулка собачки.cdw
Втулка фрикциона.cdw
Втулка.cdw
Звездочка грузовая.cdw
Звездочка -муфта.cdw
Кожух 1.cdw
Кожух 2.cdw
Кольцо.cdw
Корпус.cdw
Крышка водила.cdw
Крышка защитная.cdw
Крышка.cdw
Кулачок.cdw
Ось подвески.cdw
Ось собачки.cdw
