Тележка консольная с боковыми роликами

КФ МГТУ им. Н. Э. Баумана
Кафедра подъемно-транспортного оборудования и деталей машин
Курсовой проект по дисциплине "Конструкция грузоподъемных машин"
На тему "Тележка консольная с боковыми роликами"
Калуга 2015

В рамках данного курсового проекта рассмотрены расчеты и проектирование тележки консольной с боковыми роликами, которая включает в себя механизм подъема, механизм передвижения и металлоконструкцию. Графическая часть содержит общий вид тележки, общий вид механизма подъема, общий вид механизма передвижения.
Данная тележка широко применяется в портах, цехах, складах для транспортирования и перемещения грузов.
Курсовой проект содержит 5 листов формата А1 графической части, 30 страниц пояснительной записки, содержащей 3 рисунка, 4 таблицы и 10 источников.
Техническая характеристика
1. Грузоподъёмность, кг......................................5000
2. Высота подъёма груза, м............................6
3. Скорость подъёма груза, м/с.................0,1
4. Режим работы ....................................................M6
5. Продолжительность включения...........ПВ 15%
6. Скорость передвижения,м/с................... 0,6

Состав: Барабан (СБ),Механизм подъема (ВО), Механизм передвижения (ВО), Общий вид тележки (ВО) Спецификация на механизм подъема, Спецификация на механизм передвижения, Спецификация на общий вид тележки. Язык документа

Софт: КОМПАС-3D 15 sp2

Сайт: www

Файлы:
тележка/

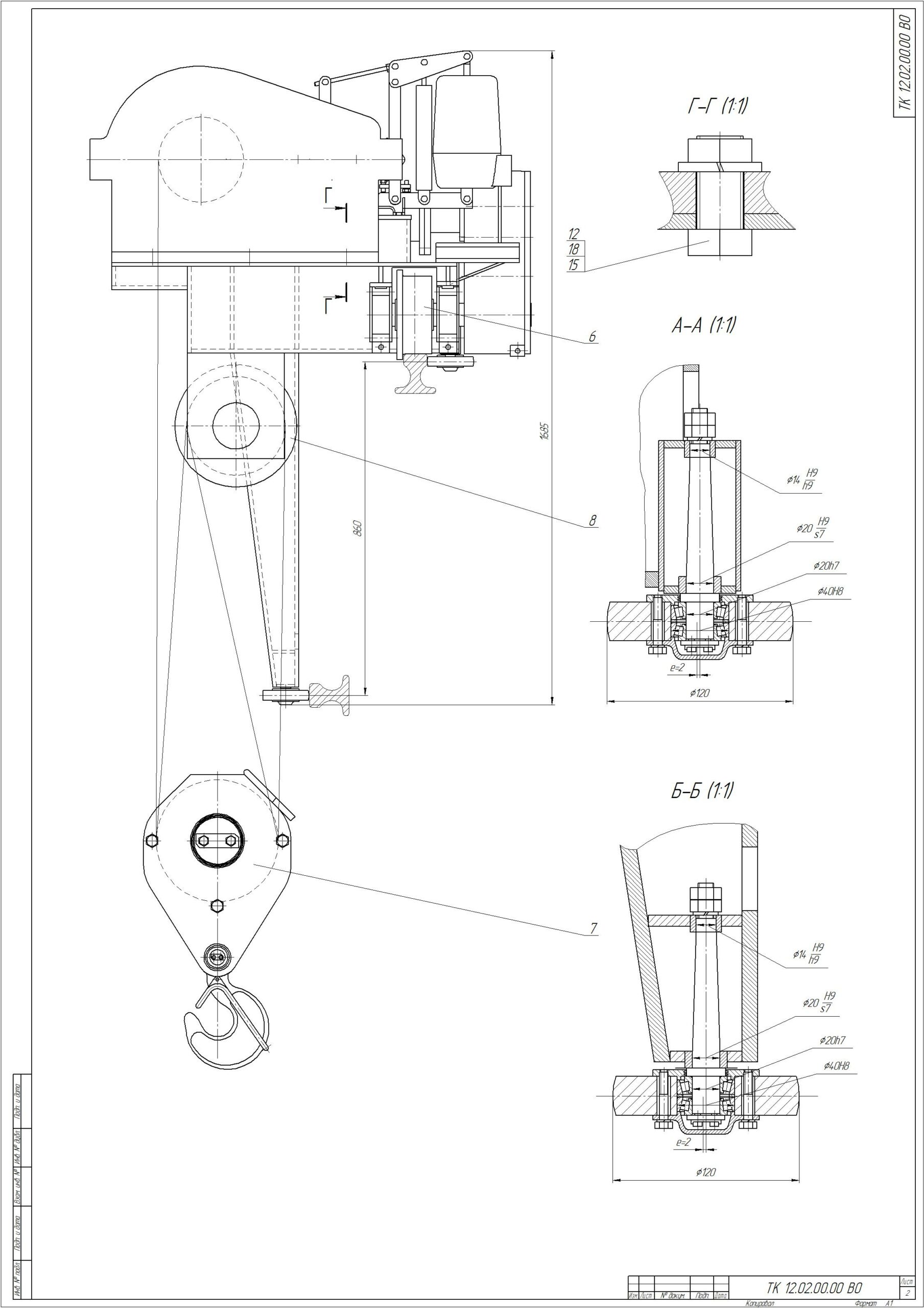

тележка/Тележка консольная с боковыми роликами Чертеж общего вида _ ТК 12.02.03.00 ВО.cdw
тележка/Спецификация мех подъеиа.spw
тележка/Механизм пердвижения.cdw
тележка/Механизм передвижения _ ТК 12.02.02.00 ВО.spw
тележка/записон.docx
тележка/Спецификация общий вид.cdw
тележка/МЕХАНИЗМ ПЕРЕДВИЖЕНИЯ.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Михаил
Дата: 2015-12-12
