Промотур КОМПАС v17

Тележка мостового электрического крана 12т

Уральский федеральный университет
Кафедра подъемно-транспортных машин и роботов
Курсовой проект по дисциплине "Грузоподъемные машины"
На тему: "Тележка мостового электрического крана"
Екатеринбург 2013

В данном курсовом проекте спроектирована тележка мостового крана. Курсовой проект содержит в себе элементы эскизного и технического проектирования, а также разработки рабочей документации.

Характеристики тележки:
• Грузоподъёмность, Q = 12 т;
• Высота подъёма, Н =11 м;
• Скорость подъёма,Vп = 12 м/мин;
• Скорость передвижения тележки, Vт = 45 м/мин;
• Группа режимов работы – 4М
• Ток переменный 220/380 В.

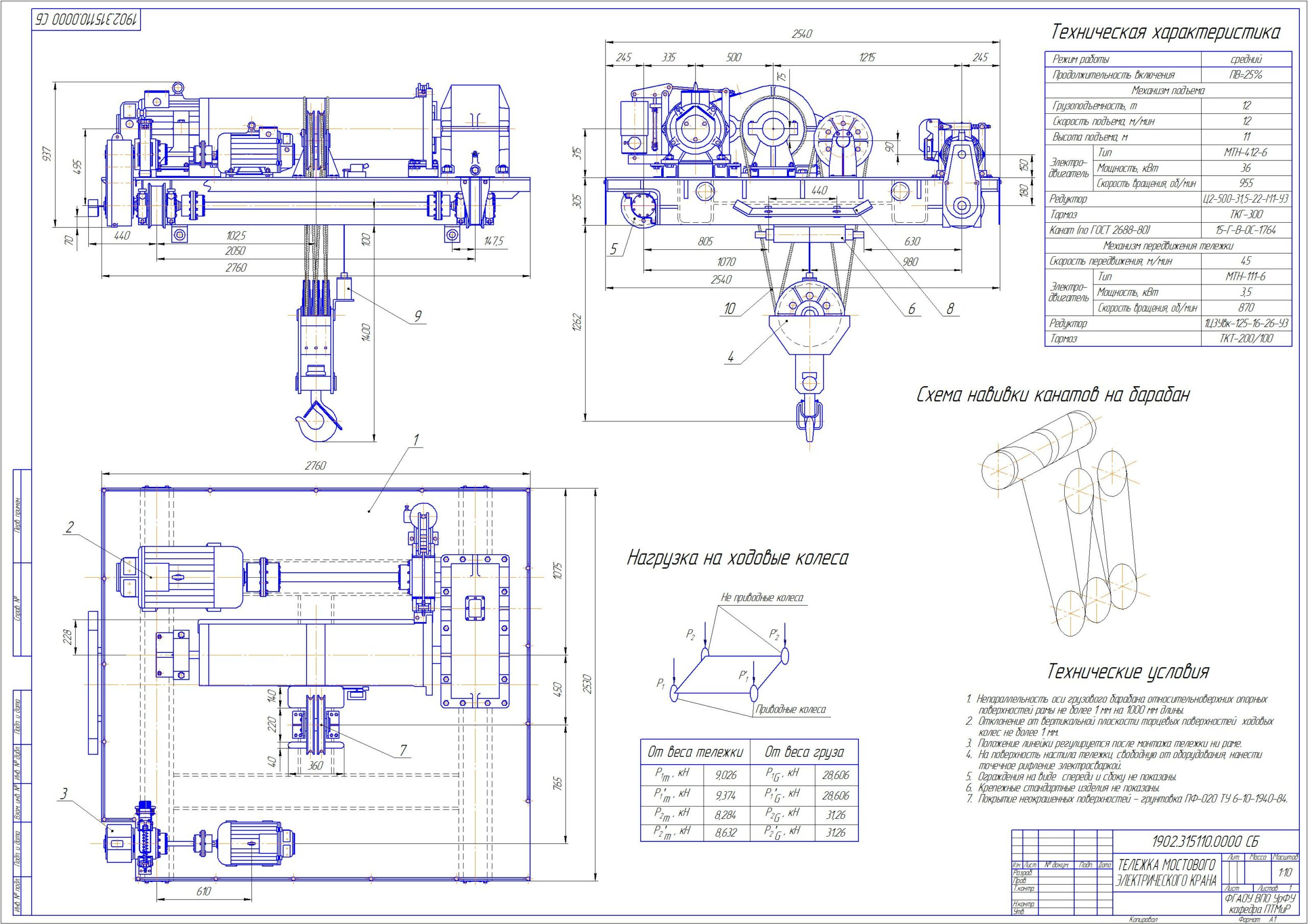

Распределение графической части следующее: сборочный чертеж тележки мостового крана – 1 лист; механизм подъема – 1 лист; сборочный чертеж барабана механизма подъема – 1 лист. и спецификации к ним

Состав: Тележка(Сборочный чертеж), Механизм подъема(Сборочный чертеж), Барабан(Сборочный чертеж), Спецификации, Пояснительная записка. Язык документа

Софт: КОМПАС-3D 13 SP1

Просмотр файлов
Лебедка механизма подъема.cdw
Пояснительная записка.docx
спецификация к барабану в сборе.spw
спецификация к лебедке механизма подъема.spw
спецификация к тележке мостового крана.spw
Барабан в сборе.cdw
Компоновка тележки мостового крана.cdw
