Курсовая работа "Разработка конструкции крана подвесного настенного"

Государственный Технический Университет имени Н.Э. Баумана
Факультет РК (Робототехника и комплексная автоматизация)
Кафедра РК3(Детали машин)
Курсовой проект на тему "Разработка конструкции крана подвесного настенного"

В данном курсовом проекте предлагается разработать консольный неполноповоротный кран с постоянным вылетом, который состоит из механизма подъема, металлоконструкции. Кран крепится к стене.
Консольный неполноповоротный кран применяют для проведения подъемно-транспортных работ в производственных помещениях, цехах и на открытом воздухе при обслуживании технологического оборудования и пр. Управление краном осуществляется с пульта управления на уровне 1,5 м до пола.

В архиве чертеж общего вида, чертеж крюковой подвески, спецификация, стрела, расчеты к курсовому.mcd, механизм поворота пояснительная записка.

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Деталировки, Спецификация, ПЗ Язык документа

Софт: Компас v11 CDW

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Курсовая работа "Разработка конструкции крана подвесного настенного"

Просмотр файлов
Эпюры изгибающих моментов.frw

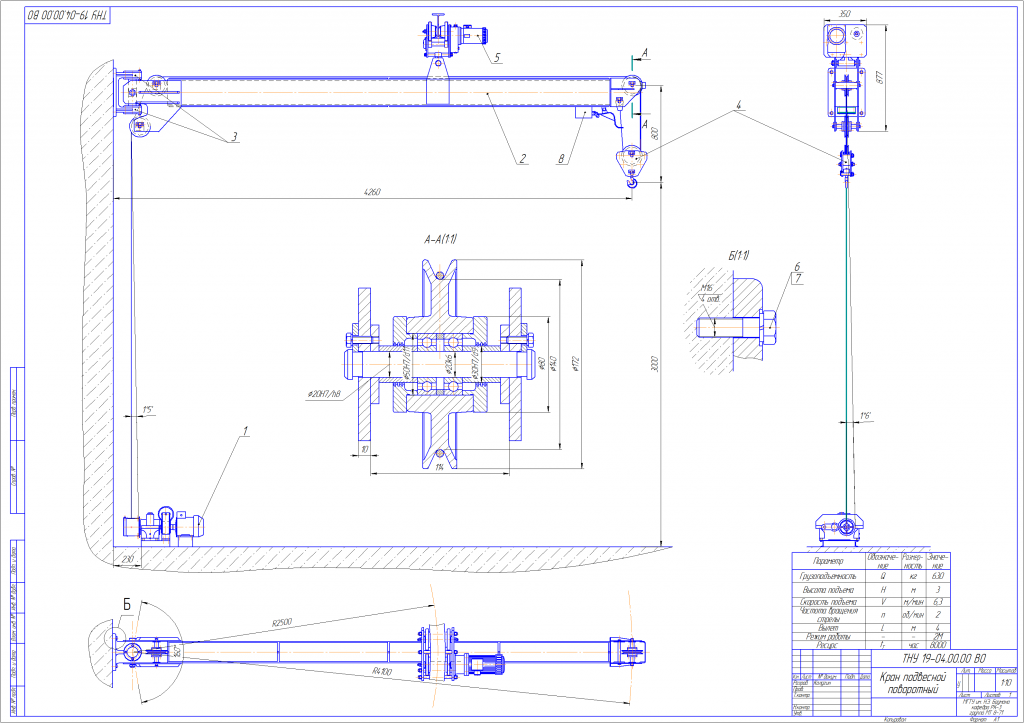

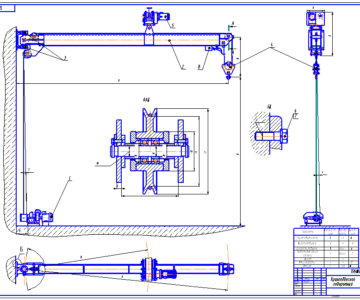

ВО.cdw
Гриша19-4.pdf
Концевой блок.frw
Крюковая.cdw
Лист1.cdw
Механизм поворота.cdw
Опорные узлы 19(4).cdw
Расчетное сечение.frw
Расчеты к курсовому.mcd
Расчеты механизма предвижения.mcd
РПЗ 19(4).doc
Спецификация 19(4).spw
Стрела.cdw
