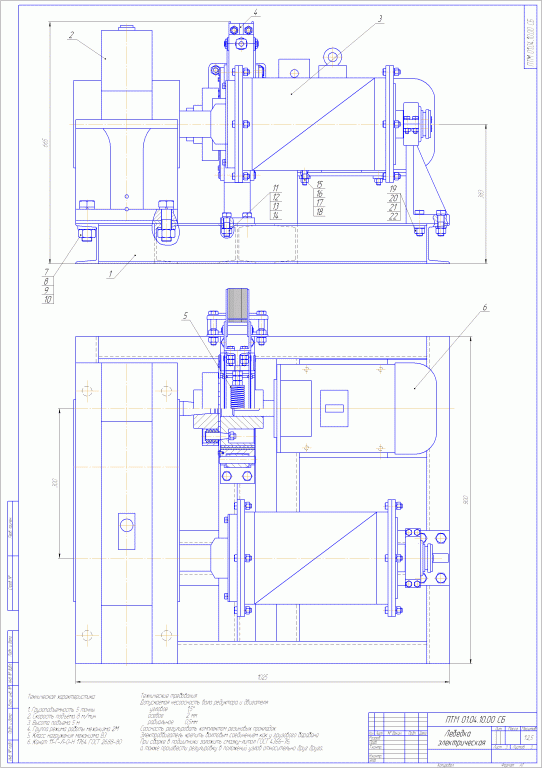

Лебедка в сборе

Техническая характеристика:

1. Грузоподъёмность 5 тонны
2. Скорость подъёма 8 м/мин
3. Высота подъёма 5 м
4. Группа режима работы механизма 2М
5. Класс нагружения механизма В3
6. Канат 11-Г-Л-О-Н 1764 ГОСТ 2688-80

Технические требования:
Допускаемая несоосность вала редуктора и двигателя:
угловое 1,5
осевое 2 мм
радиальное 0,5мм
Соосность регулировать комплектом резиновых прокладок
Электродвигатель крепить болтовым соединением как у грузового барабана
При сборке в подшипники заложить смазку-литол ГОСТ 4366-76,
а также произвести регулировку в положений узлов относительно друг друга.

Состав: Сборочный чертеж Язык документа

Софт: CDW Компас v12

Просмотр файлов
лебедка в сборе.cdw
подвеска.cdw
Спецификация подвеска.spw
Спецификация барабан.spw
Спецификация лебедка.spw
барабан.cdw
