Ленточный конвейер 400 т/ч

Белорусский национальный технический университет филиал г. Солигорска
Курсовой проект по дисциплине: «Горно–транспортные машины и подъемные механизмы»
г. Солигорск 2010г.

Ленточными конвейерами называют машины непрерывного транспорта, несущими и тяговыми элементами которых является гибкая лента. Ленточные конвейеры нашли широкое распространение. Их применяют для перемещения сыпучих и штучных грузов на короткие, средние и дальние расстояния во всех областях современного промышленного и сельскохозяйственного производства, при добыче полезных ископаемых, в металлургии, на складах и в портах, используют в качестве элементов погрузочных и перегрузочных устройств, а также машин, выполняющих технологические функции.
На многих открытых разработках, в карьерах, на строительстве гидротехнических сооружений, в криволинейных штреках шахт и на магистральном межцеховом транспорте по условиям планировки местности трасса транспортирования грузов не располагается по прямой линии, а имеет сложное очертание в виде отдельных отрезков простран-ственной ломаной линии. В этих условиях для транспортирования грузов приходится устанавливать каскад из нескольких отдельных конвейеров, расположенных по ломаной линии, с пунктами перегрузок груза с одного конвейера на другой. Такое решение имеет много недостатков, поэтому встала задача создания бесперегрузочного конвейерного транспорта по сложной извилистой пространственной трассе. Для ее решения применяют криволинейный ленточный конвейер, имеющий повороты в гори-зонтальной плоскости по радиусу 100—1000 м. Известны несколько кон-структивных разновидностей криволинейных конвейеров, однако не все из них являются эффективными.
К оптимальной конструкции криволинейного ленточного конвейера предъявляются следующие требования: применение стандартной прорезиненной ленты серийного производства, максимальное использование серийного оборудования, обеспечение надежного цен-трированного движения ленты по криволинейному участку трассы без какого-либо принудительного воздействия на кромку ленты.

Техническая характеристика:
1. Перемещаемый груз: известняк
2. Производительность 400 т/ч
3. Скорость ленты, 1.6 м/с
4. Привод Электродвигатель А-12-32-3 мощность,300 кВт Редуктор Ц 2-350 передаточное число i=40 ширина ленты 800, мм
5. Лента РТЛ-2500
6. Натяжное устройство - грузовое рабочий ход, 6200 мм

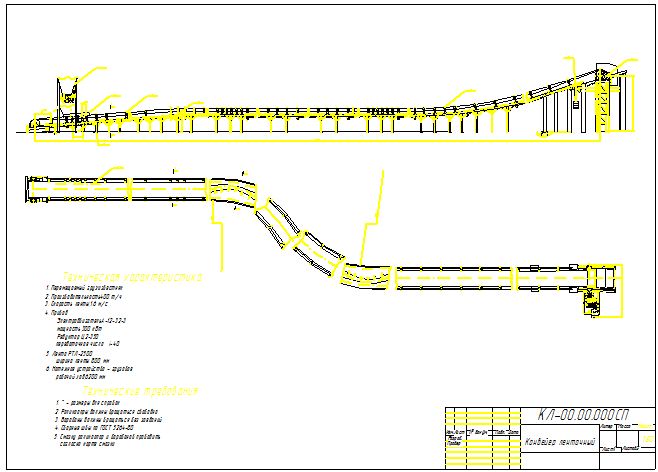

Состав: Пояснительная записка, Чертежи ленточного конвейера: ВО, натяжная станция, приводная станция. Язык документа

Софт: AutoCAD, DWG

Просмотр файлов
Записка.doc
мой общ вид.dwg
Натяжная станция.dwg
Приводная станция.dwg
