Ленточный транспортер Q=100 т/ч

Тема курсового проекта – Ленточный конвейер
Исходная информация к работе:
Производительность, т/ч 100
Транспортируемый материал Соль техническая
Размеры транспортёра: длина 1-ой горизонтальной части, м 10 длина наклонной части, м 25 длина 2-ой горизонтальной части, м 15 Угол наклонной части конвейера 12
Длина конвейера 49450
Ширина ленты 500
Скорость конвейера., м/мин 1,5
Мотор-редуктор: тип Ц2-250 мощность, кВт 10 частота вращения выходного вала, мин 124

В данной курсовой работе спроектирован ленточный конвейер с заданной производительностью (Q = 100 т/ч) и скоростью ленты V = 1.5 м/с, длиной 50 метров и углом наклона  = 120. В курсовой работе производится расчёт основных параметров и выбор тягового органа, определение погонных нагрузок движущихся частей конвейера, предварительный тяговый расчёт конвейера и выбор параметров приводного барабана, проверка прочности тягового органа и правильности выбора диаметра барабана, выбор двигателя, кинематический расчёт и выбор элементов передачи, проверка условий работы конвейера при пуске, определение расчётного тормозного и выбор тормозного устройства.
Курсовая работа содержит расчётно-пояснительную записку на 35 страницах формата А4 и графическую часть на 3 листах формата А1.

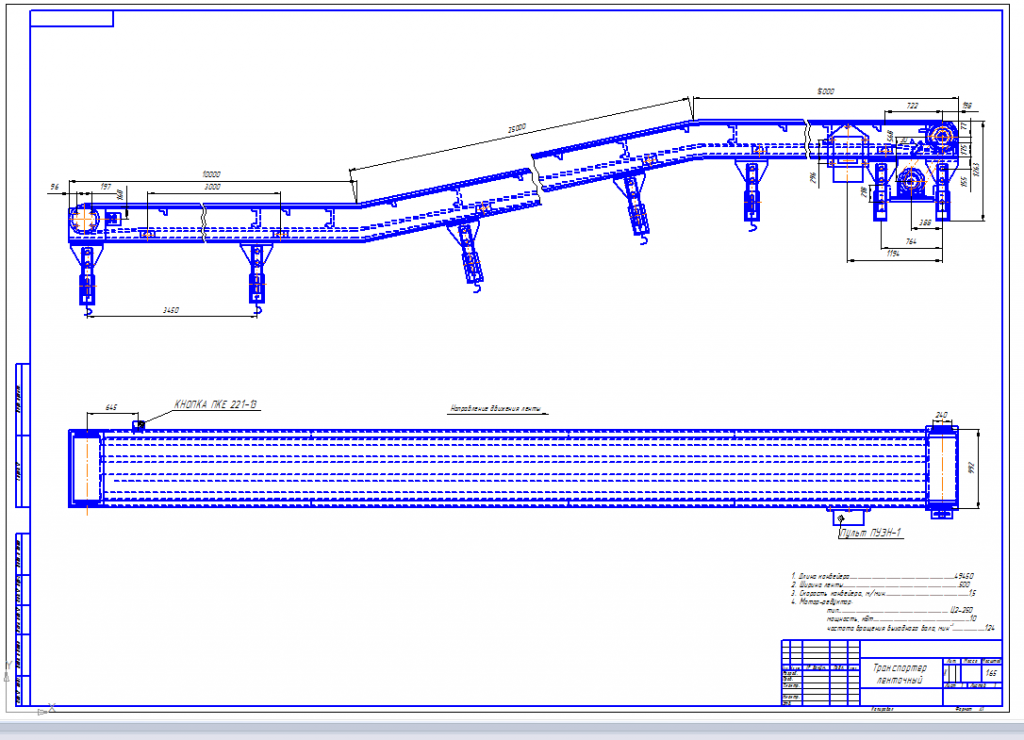

Состав: Лист 1 – Общий вид транспортёра, Лист 2 – Поддерживающие ролики, Лист 3 – Натяжное устройство, ПЗ Язык документа

Софт: Компас v13
