Механизм вращение клещей колодцевого крана

"Уральский Федеральный Университет имени первого Президента России Б.Н.Ельцина"
Кафедра подъемно-транспортных машин и роботов
Курсовая работа по спец кранам на тему Расчет механизма вращения клещей колодцевого крана. Грузоподъемность 32 тон.
Екатеринбург 2013г.

Исходные данные
Грузоподъемность, Q 32 т
Высота подъема клещей, НП 6,5 м
Скорость подъема груза, VП 0,32 м/с
Скорость управления клещами, VУПР.КЛ. 0,4 м/с
Частота вращения клещей, nВР 0,16 с-1

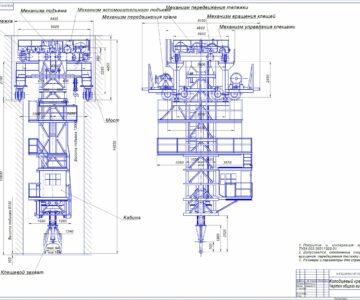

Механизм главного подъёма колодцевого крана Q=32 т.

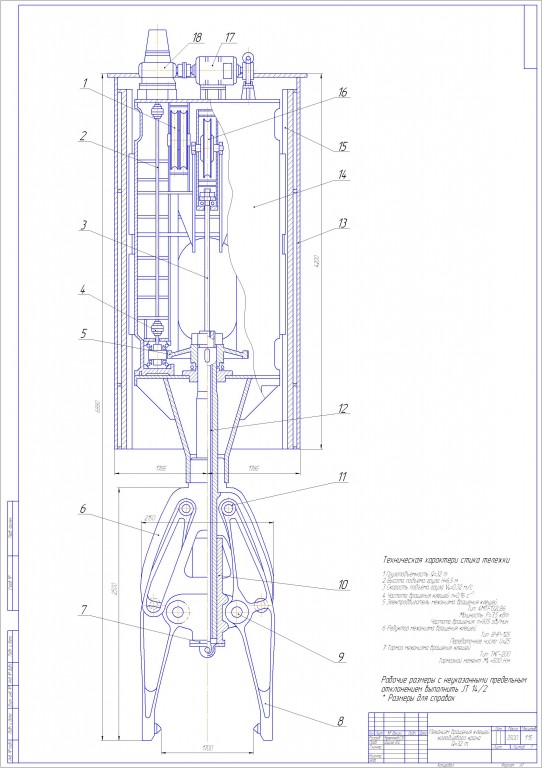

Механизм вращения клещей колодцевого крана Q=32 т.

Техническая характеристика тележки
1 Грузоподъёмность Q=32 т
2 Высота подъёма груза Н=6,5 м
3 Скорость подъёма груза V =0,32 м/с
4 Частота вращения клещей n=0,16 с
5 Электродвигатель механизма вращения клещей Тип: 4МТF132LB6 Мощность: Р=7,5 кВт Частота вращения: п=935 об/мин
6 Редуктор механизма вращения клещей Тип: ВЧР-125 Передаточное число: U=25
7 Тормоз механизма вращения клещей Тип: ТКГ-200 Тормозной момент: М =500 Н·м

Состав: Механизм главного подъёма, Механизм вращения клещей, Спецификации, ПЗ Язык документа

Софт: Компас V12

Просмотр файлов
Черепанов А/1.cdw
Черепанов А/2.cdw
Черепанов А/Thumbs.db
Черепанов А/Механизм вращения клещей.doc
Черепанов А/СБ1.spw
Черепанов А/СБ2.spw
Черепанов А
