Металлоконструкция мостового крана 10т

Санкт-Петербургский Государственный Университет Водных Коммуникаций
Курсовой проект. Кафедра подъемно-транспортных машин
Предмет: "Металлоконструкции ПТМ".
Название: "Металлоконструкция мостового крана".
Санкт-Петербург 2012 г.

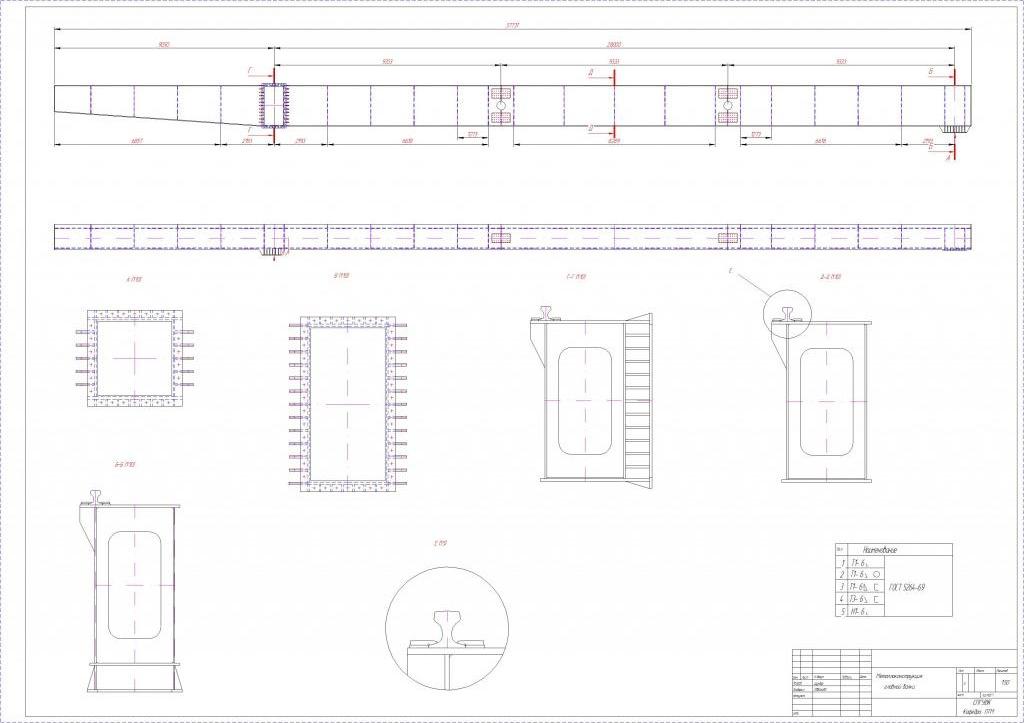

На чертеже: главная ездовая балка,
узел крепления ноги, узел крепления поперечной балки, разрез по центральной оси, стык частей главной балки, главная балка разрез, рельс и его крепление к главной балке (укрупненно) разрез.
Г/п 10т, пролет 28 м, Скорость передвижения 1м/с. Все остальные тх крана/балки в первом листе задании ПЗ.

Состав: Общий вид и сечения Язык документа

Софт: Компас v12

Просмотр файлов
кран_мостовой.frw
пзм.doc
