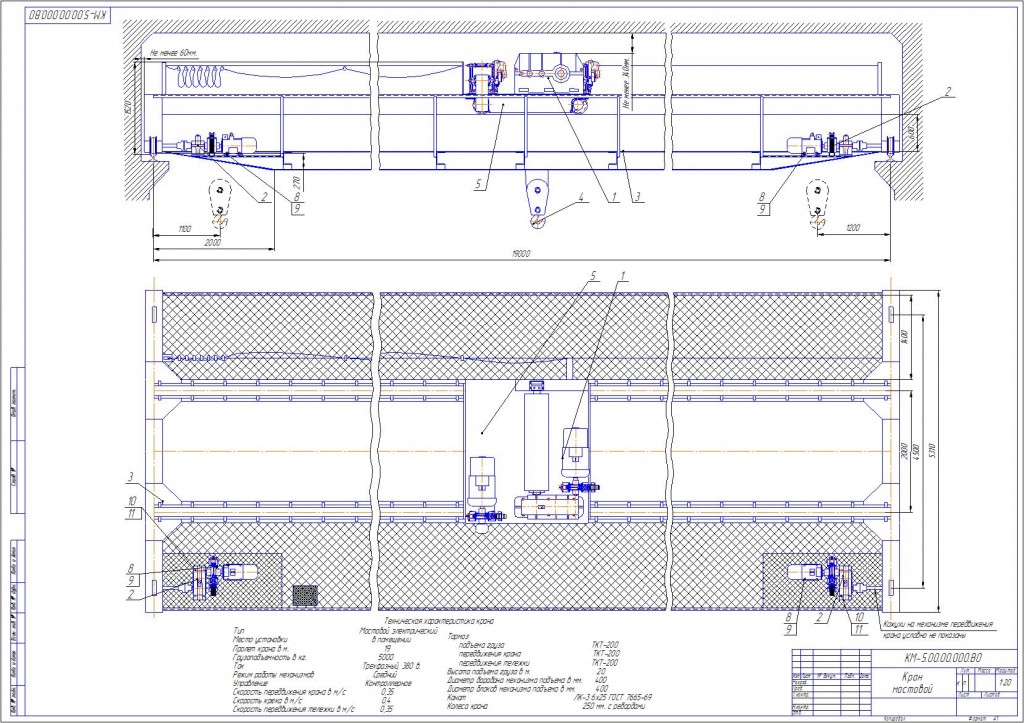

Мостовой кран грузоподъемностью 5т.

Кафедра "Строительные и дорожные машины", предмет "Грузоподъемная и транспортирующая техника", Мостовой кран грузоподъемностью 5т.

Техническая характеристика крана
Тип Мостовой электрический
Место установки в помещении
Пролет крана в м. 19
Грузоподъемность в кг. 5000
Ток Трехфазный, 380 в.
Режим работы механизмов Средний
Управление Контроллерное
Скорость передвижения крана в м/с 0,35
Скорость крюка в м/с 0,4
Скорость передвижения тележки в м/с 0,35
Тормоз:
подъема груза ТКТ-200
передвижения крана ТКТ-200
передвижения тележки ТКТ-200
Высота подъема груза в м. 20
Диаметр барабана механизма подъема в мм. 400
Диаметр блоков механизма подъема в мм. 400
Канат ЛК-3 6х25 ГОСТ 7665-69
Колеса крана 250 мм. с ребордами

Состав: Общий вид крана, спецификация Язык документа

Софт: КОМПАС v13

Просмотр файлов
Мостовой кран.cdw
Спец МК.spw
