Мостовой кран, Q=5т

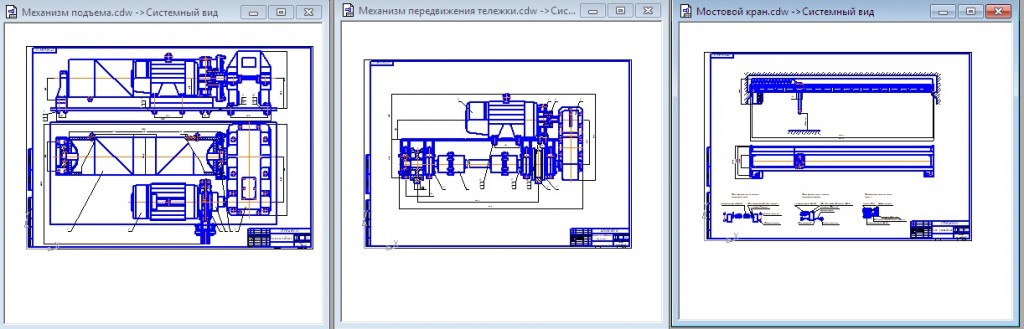

На общем виде изображены главный вид и вид сверху,так же имеются кинематические схемы:передвижения крана,передвижения тележки,механизма подъема.На остальных чертежах изображены механизмы подъема и передвижения,с обозначенными размерами и позициями элементов также имеется спецификации к каждому чертежу.

Московский государственный университет путей сообщения (МИИТ)
Курсовой проект по дисциплине «Грузоподъемные машины»
на тему "Мостовой кран"

Содержание
Введение
Обзор существующих конструкций кранов.
Расчет механизма подъема.
Расчет механизма передвижения крана.
Расчет механизма передвижения тележки.
Техника безопасности.
Показатели надежности.
Список литературы

Состав: ОВ,Спецификации, ПЗ Язык документа

Софт: Компас v12

Просмотр файлов
Гришков ГПМ/Пояснительная записка.doc
Гришков ГПМ/Спецификации/Спецификация 1.cdw
Гришков ГПМ/Спецификации/Спецификация 2.cdw
Гришков ГПМ/Чертежи/Механизм передвижения тележки.cdw
Гришков ГПМ/Чертежи/Механизм подъема.cdw
Гришков ГПМ/Чертежи/Мостовой кран.cdw
Гришков ГПМ/Спецификации
Гришков ГПМ/Чертежи
Гришков ГПМ
