Определение основных параметров и расчет механизма подъема груза

Донбасская Национальная Академия Строительства И Архитектуры
Кафедра «подъемно-транспортные, строительные, дорожные машины и оборудование»
Контрольная работа по дисциплине «строительная техника»
Тема «Определение основных параметров и расчет механизма подъема груза»

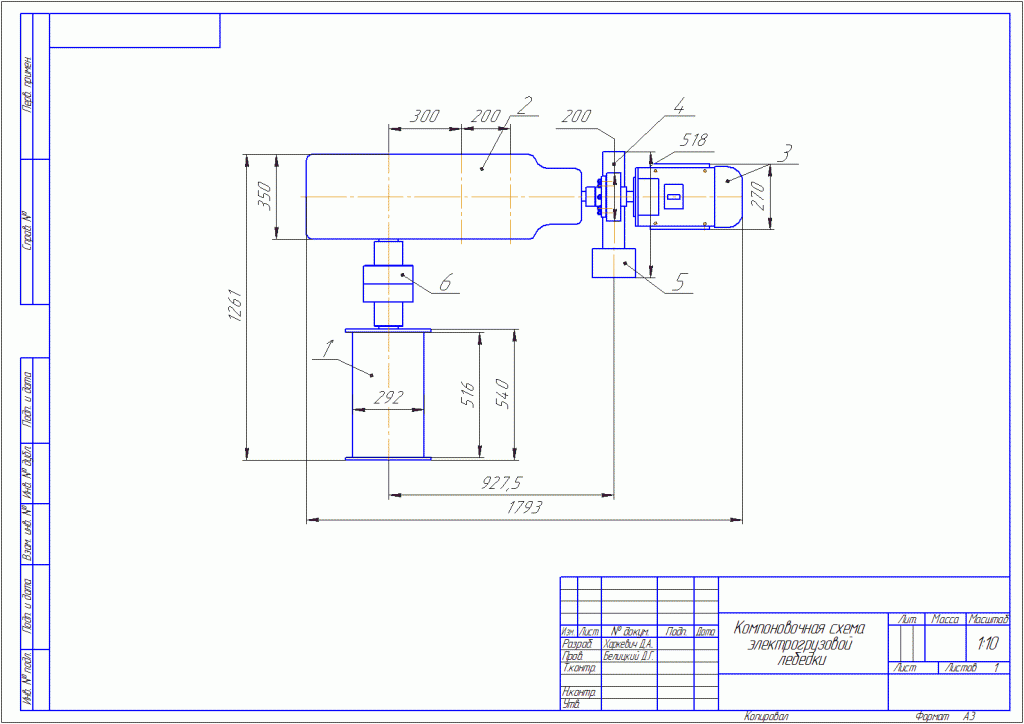

Чертеж выполнен в результате расчетов контрольной работы. На чертеже изображены следующие детали: тормоз, редуктор, барабан, элетродвигатель, муфта.

Исходные данные для расчета:
- масса поднимаемого груза с грузозахватными устройствами, QТ=4т;
- высота подъема груза, Н=14м;
- скорость подъема груза,V=8м/мин;
- расстояние между осью барабана и осью отклоняющегo блока,h=10м;
- кратность полиспаста iп=2;
- количество обводных блоков-4;
- режим работы механизма по ИСО 4301/1 М7;
- продолжительность включения, ПВ=40 %.

Макеевка 2011 г.

Состав: Компоновочная схема, ПЗ Язык документа

Софт: Компас v13,CDW

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Определение основных параметров и расчет механизма подъема груза

Просмотр файлов
Компоновочная схема электрогрузовой лебедки.cdw
КР.docx
