Питатель ЖВеМ-0.5

Питатель ЖВЕм-0,5 предназначен для регулируемой выдачи нелипких сыпучих материалов крупностью до 150 мм из-под бункеров, воронок и других перегрузочных устройств на металлургических, горнорудных, углеперерабатывающих и других предприятиях.
Питатель выпускается в подвесном исполнении с закрытым вибровозбудителем с его нижним расположением на лотке.
Условия эксплуатации питателя УХЛ3 по ГОСТ 15150-69
1.1.2 Основные параметры и размеры питателя приведены в таблицах 1 и 2.
Таблица 1
Наименование параметра, размера
Норма
1 Производительность, м3/ч, не более 50*
2 Мощность вибровозбудителя, кВт, не более 0,5
3 Частота виброперемещений лотка, Гц 50
4 Масса (без шкафа управления), кг, не более 380

Состав: СБ, спецификация Язык документа

Софт: КОМПАС-3D 11

Просмотр файлов

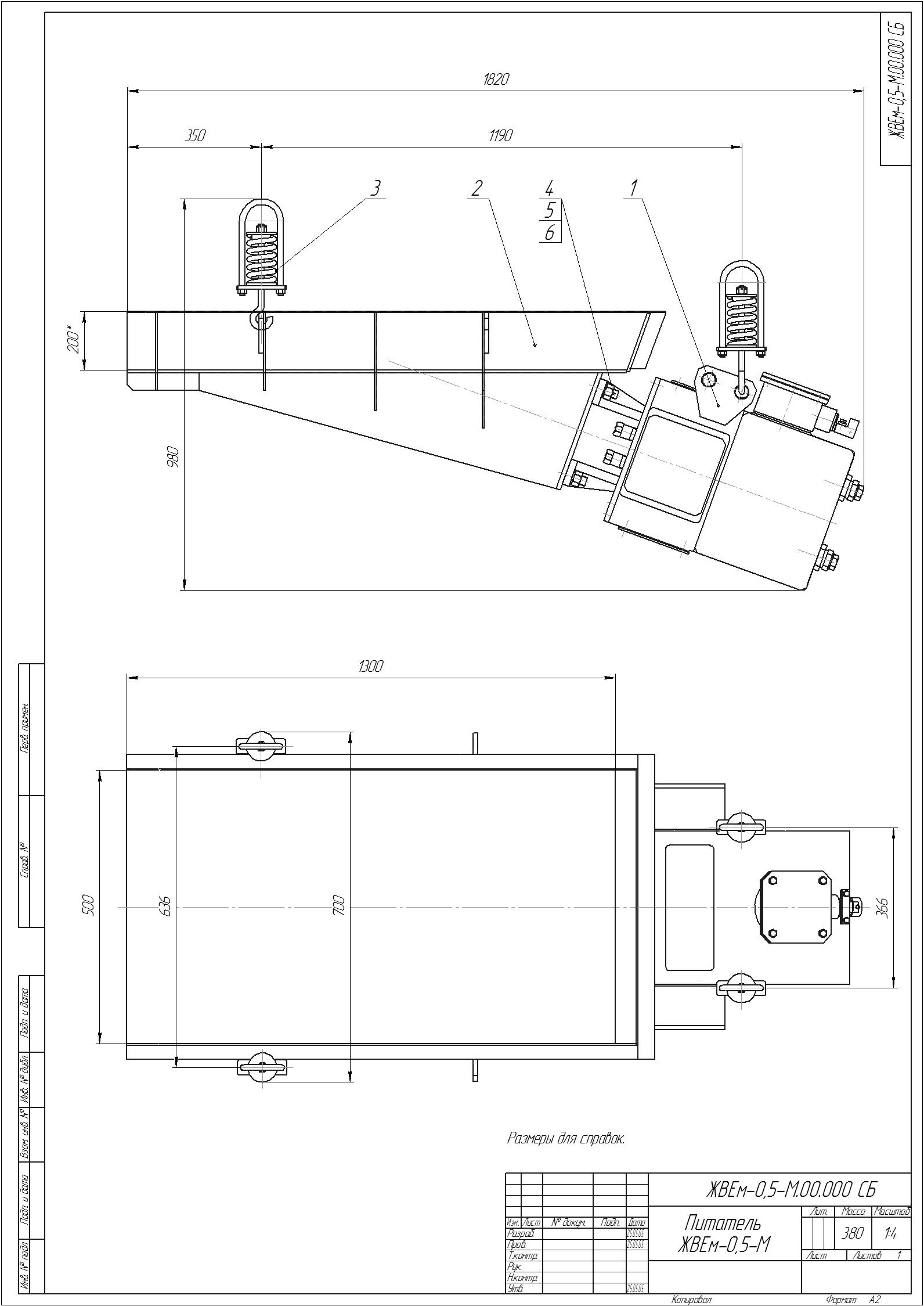

ЖВЕм-0,5-М.00.000 СБ Питатель.cdw
ЖВЕм-0,5-М.00.000 Питатель.spw
