Пластинчачатый конвейер

Чертёж пластиначатого конвейера с чертежём приводного вала

Выполнить проект конвейера цепного пластинчатого (КЦПГ) со следующими характеристиками:

производительность                                                                                          Q = 140 Мг/час;

скорость движения полотна                                                                            u = 0,5 м/с;

длина конвейера                                                                                                  l = 50 м;

плотность транспортируемого груза                                                             r = 2,4 Мг/м3.

транспортируемый груз                                                                                    руда железная

Состав: Вид общий (ВО), ПЗ Язык документа

Софт: Компас v12

Просмотр файлов
Конвейер цепной пластинчатый (КП)/КД/МРПТС.00.00.00.001 - Конвейер цепной пластинчатый.spw
Конвейер цепной пластинчатый (КП)/КД/МРПТС.00.00.00.001 ВО - Конвейер цепной пластинчатый. Чертеж общего вида.cdw

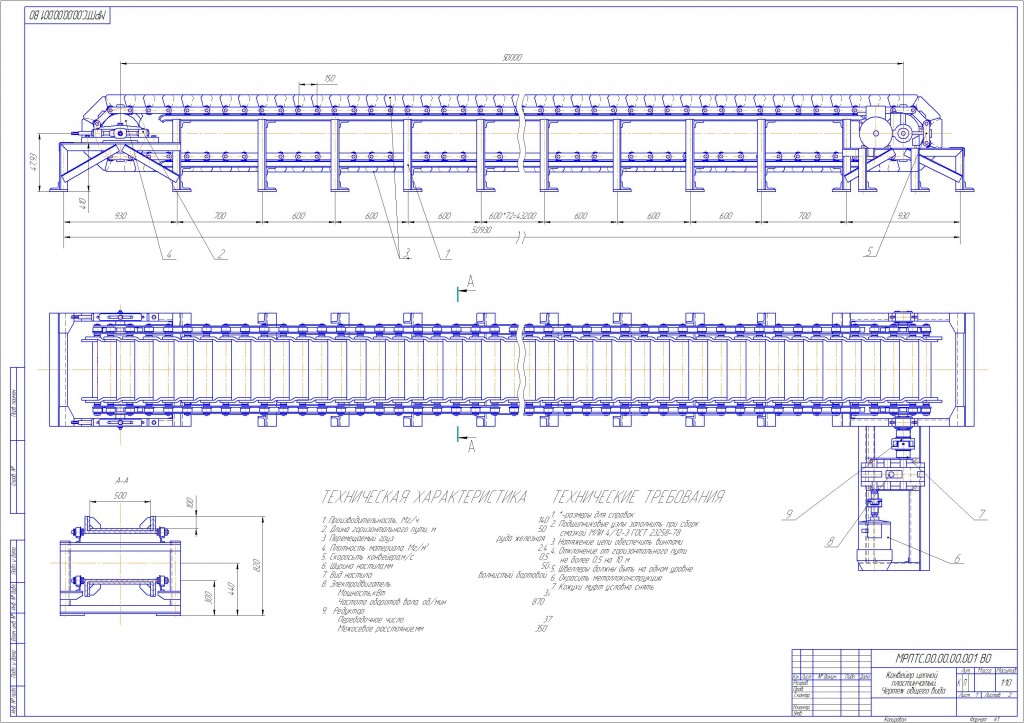

Конвейер цепной пластинчатый (КП)/КД/МРПТС.00.00.00.001 ВО - Конвейер цепной пластинчатый. Чертеж общего вида.jpg
Конвейер цепной пластинчатый (КП)/КД/МРПТС.00.00.00.001 ПЗ - Конвейер цепной пластинчатый. Пояснительная записка.docx
Конвейер цепной пластинчатый (КП)/КД/МРПТС.01.00.00.001 - Вал приводной.spw
Конвейер цепной пластинчатый (КП)/КД/МРПТС.01.00.00.001 СБ - Вал приводной. Сборочный чертеж.cdw
Конвейер цепной пластинчатый (КП)/КД/МРПТС.01.00.00.001 СБ - Вал приводной. Сборочный чертеж.jpg
Конвейер цепной пластинчатый (КП)/3D
Конвейер цепной пластинчатый (КП)/КД
Конвейер цепной пластинчатый (КП)
