Операция Укомплектация-2

Проeкт стрелового самоходного крана с улучшеными эксплуатационными характеристиками

Целью работы является повышение грузоподъемности крана за счет дооборудования дополнительной противовесом и увеличения грузовых характеристик.
Проведен расчет грузовой и собственной устойчивости крана, при работе с максимальными грузами. Анализ технического поиска позволил сделать вывод, что предложенная конструкция укосины является наиболее выгодным вариантом обеспечения устойчивости крана. Расчет годового экономического эффекта от модернизации крана подтверждает необходимость внедрения данной модернизации на уже существующие модели.

Состав: Чертежи:ВО, Патентный огляд, Схемма електрических соеденений, СБ лебедка основного подъема, , СБ крюковая подвеска, СБ поворотная платформа, СБ портал спротивовесом, Противовес, Деталировка, ПЗ, Спецификации ( в ПЗ) . Язык документа

Софт: Компас v12

Сайт: www

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Проeкт стрелового самоходного крана с улучшеными эксплуатационными характеристиками

Просмотр файлов
5.11 ДІІТ. 482000. 123. ДПЗК _ Поворотна платформа.cdw
5.11 ДІІТ. 482700. 123. ДПЗК _ Лебідка основного підйому.cdw
5.11 ДІІТ. 485000. 123 ДПЗК _ Портал із противагою.cdw
5.11 ДІІТ. 485000. 123. ДП-01 _ Противага.cdw
Деталировка.cdw
Лозинский готов123.docx
Схемма.cdw
Деталировка 5.11 НОВАЯ/KOMPAS.pdf
Деталировка 5.11 НОВАЯ/ДІІТ. 481200. 123. ДП-02 _ Траверса гака.cdw
Деталировка 5.11 НОВАЯ/ДІІТ. 481200. 123. ДП-03 _ Серга.cdw
Деталировка 5.11 НОВАЯ/ДІІТ. 481200. 123. ДП-09 _ Гайка гака.cdw
Деталировка 5.11 НОВАЯ/ДІІТ. 481200. 123. ДП-19 _ Вісь блоків..cdw
Деталировка 5.11 НОВАЯ/ДІІТ. 485000. 123. ДП-04 _ Відтяжка шарніра..cdw
Деталировка 5.11 НОВАЯ/Задание на печать для компоновки при распечатке.pjd
5.11 ДІІТ. 48 000. 123. ДПТК _ Огляд технічних рішень.cdw

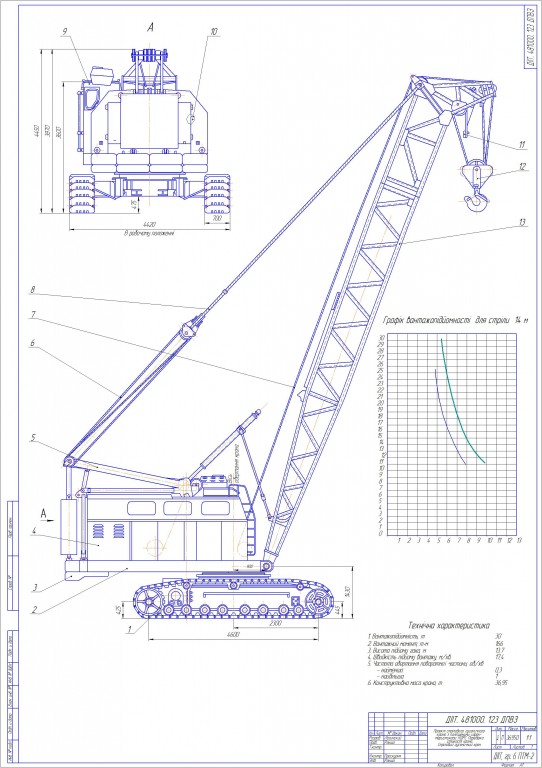

5.11 ДІІТ. 481000. 123 ДПВЗ _ Стріловий гусеничний кран.cdw
