Промотур КОМПАС v17

Проектирование ковшового элеватора

Тюменский Государственный Нефтегазовый Университет
Кафедра Подъемно-транспортные, строительно-дорожные машины
Курсовая работа по дисциплине «Машины непрерывного транспорта»
Тюмень 2017

Исходные данные:
1. Транспортируемый груз- кокс среднекусковый;
2. Насыпная плотность груза 0,65 т/м3;
3. Расчетная производительность Q=115 т/ч;
4. Высота подъема Н=28 м.
5. Условия работы – средние.

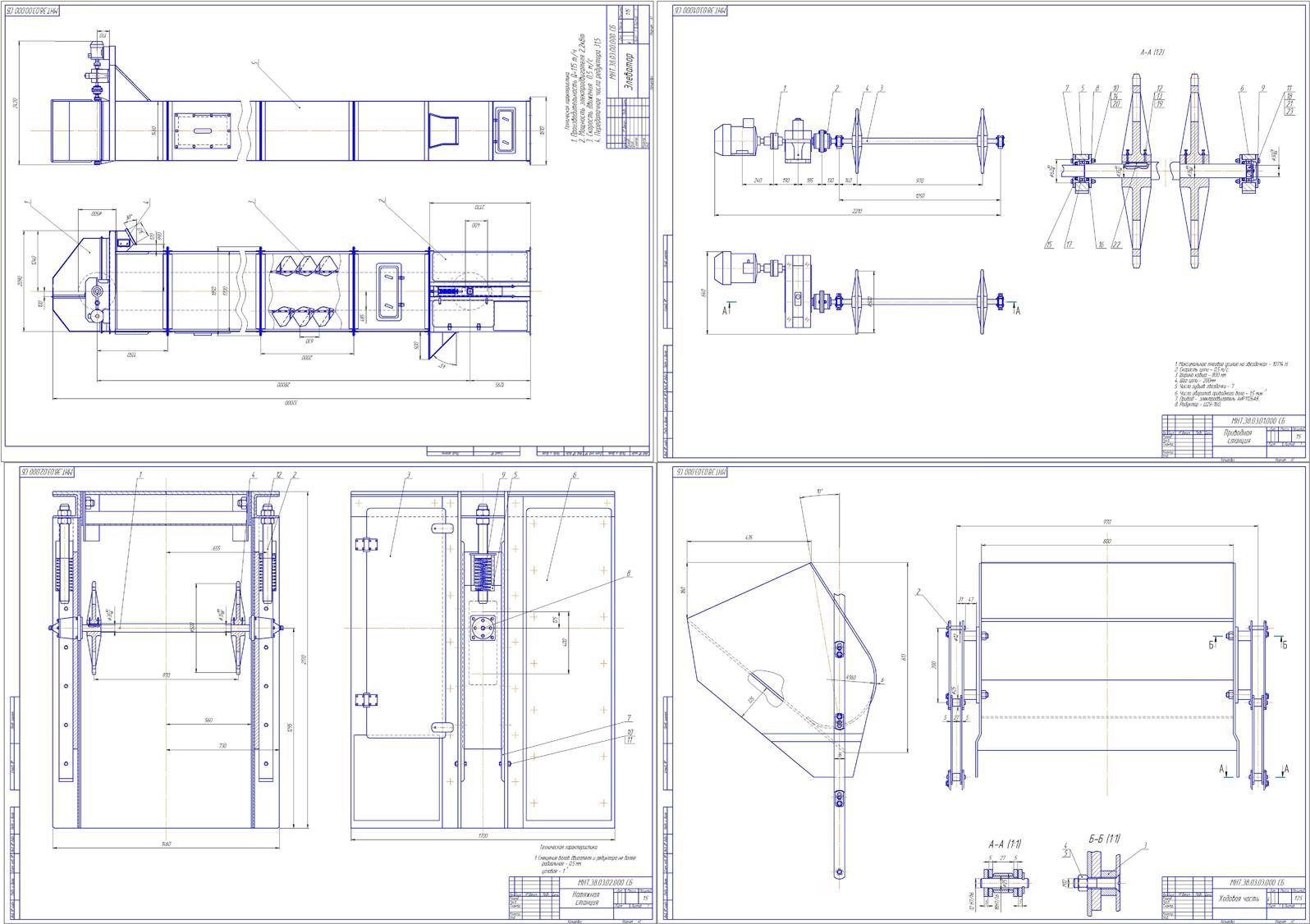

В данном курсовом проекте рассчитаны основные параметры ковшового цепного элеватора. Курсовой проект содержит графическую часть общего вида элеватора, приводную станцию, натяжную и ходовую часть формата А1. Пояснительную записку в размере 17 страниц.

Содержание
1. Задание………………………………………………………………………….1
2. Общая характеристика……………………………………………………….2-4
3. Расчет основных параметров………………………………………………..5-6
4. Тяговый рас-чет………………………………………………………………...7
5. Расчет привода……………………………………………………………….8-9
6. Определение расчетного натяжения тяговой цепи и ее вы-бор……………10
7. Расчет натяжного устройства………………………………………………..11
8. Выбор тормоза………………………………………………………………..11
9. Выбор муфты…………………………………………………………………11
10. Определение способа разгрузки……………………………………….......12
11. Расчет приводного вала………………………………………………….13-14
12. Расчет оси натяжного устройства………………………………………….15
13. Расчет подшипников…………………………………………………….…..16
14. Расчет шпоночного соединения…………………………………………….16
15. Список литературы………………………………………………………….17

Состав: Приводная станция (СБ), Натяжная станция (СБ), Ходовая часть (СБ), Элеватор (СБ), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Элеватор/
Элеватор/Лист 2 .cdw
Элеватор/Лист 3.cdw
Элеватор/Лист 4.cdw
Элеватор/Лист1.cdw
Элеватор/РПЗ.doc
Элеватор/Спецификация 1 .spw
Элеватор/Спецификация 2.spw
Элеватор/Спецификация 3.spw
Элеватор/Спецификация 4.spw
