Проектирование крана поворотного консольного на неподвижной опоре

Кафедра теоретической и прикладной механики
Курсовая работа по дисциплине "подъемно-транспортирующие машины"
На тему «Проектирование крана поворотного на неподвижной опоре»
Новосибирск 2012

В данной работе проектируется кран поворотный. Содержание РПЗ:
1.Исходные данные;
2.Расчет механизма подъема груза;
3.Расчет механизма передвижения тали;
4.Расчет механизма поворота крана;
5.Расчет стрелы на прочность;
6.Спецификация;
7.Список используемой литературы.

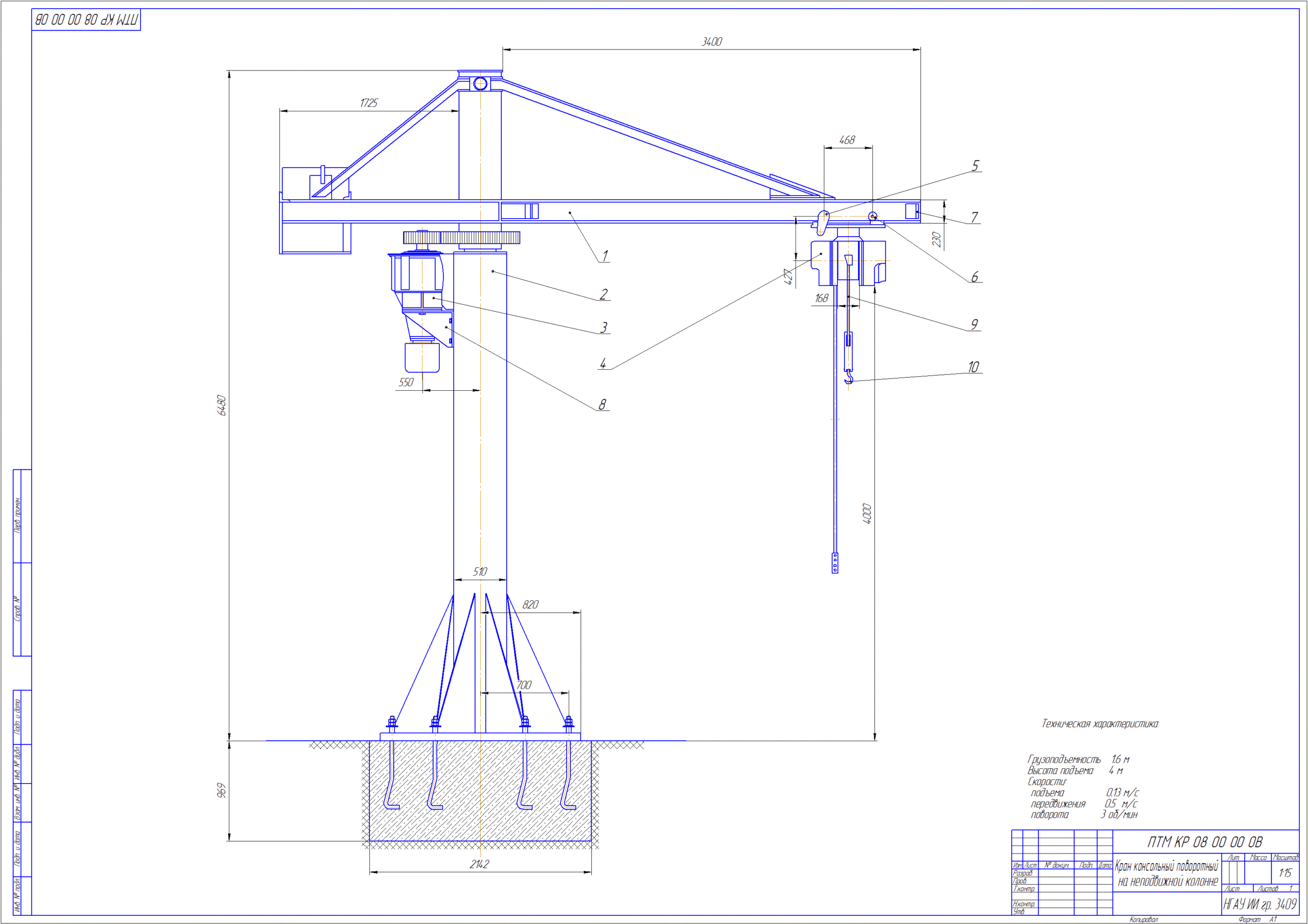

Представленые чережы: общий вид крана формат А1, сборочный чертеж механизма поворота формат А2, спецификации к ним.

Состав: кран (ОВ), механизм поворота(СБ), спецификации, ПЗ. Язык документа

Софт: КОМПАС-3D 12

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Проектирование крана поворотного консольного на неподвижной опоре

Просмотр файлов
спецификация механизм поворота.cdw
спецификация к ОВ.cdw
Проектирование крана поворотного на неподвижной опоре .docx
механизм поворота.cdw
кран общй вид.cdw
