Проектирование цеха по переработке зерна проса с ковшевым элеватором (норией)

ВГАУ кафедра МЖ и ПСХП
Дипломный проект "Проектирование цеха по переработке зерна проса"

В проектируемой технологической линии предлагается ковшовый элеватор, конструкция которого позволит максимально снизить степень травмирования транспортируемого материала и обеспечить требуемую производительность.

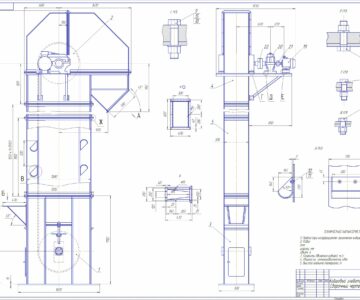

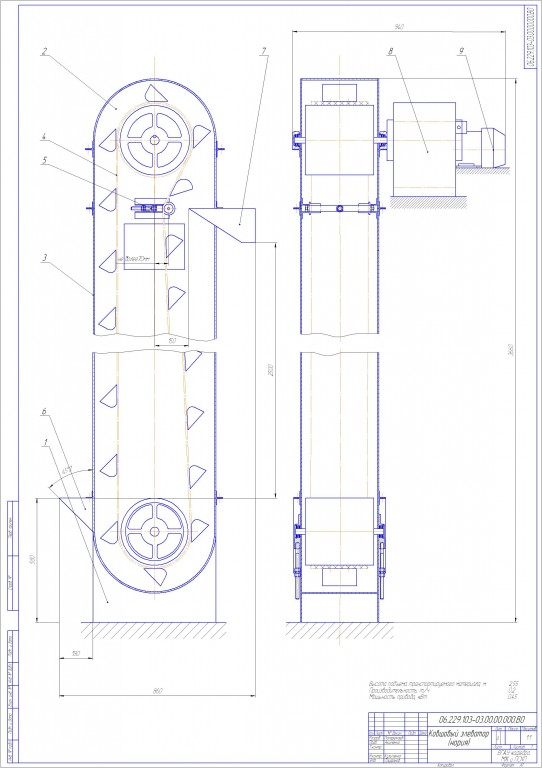

Ковшевый элеватор (ВО)
Технологическая схема переработки зерна проса
Генеральный план территории ОАО "Кантемировский элеватор"
Крупозавод универсальный модульный

Данный дипломный проект посвящен проектированию цеха по переработке зерна проса на ОАО «Кантемировский элеватор».
Рассчитан технологический процесс получения пшена. Подобрано необходимое технологическое оборудование.
В конструктивной части проекта разработана нория для транспортирования зерна. Произведено ее усовершенствование в направлении снижения травмирования зерна путем применения барабанов новой конструкции. Выполнены необходимые инженерные расчеты.
Рассмотрены вопросы безопасности жизнедеятельности и охраны труда. Выявлены вредные и опасные факторы на производстве, произведены расчеты защитного заземления, вентиляции. Подобраны первичные средства пожаротушения.
Произведено экономическое обоснование проекта, в ходе которого определена эффективность применения разработанной конструкции.

Техническая характеристика
1.Производительность крупозавода: 1,6 т. в сутки
2.Вырабатываемая крупа - пшено
3.Обслуживающий персонал: 5 человек

Состав: ВО, СБ, деталировка, спецификация, пояснительная записка, Технологическая схема, Генеральный план, Крупозавод Язык документа

Софт: Компас v11
