Операция Укомплектация-2

Прутковый транспортер

Вінницький державний аграрний університет
Технічне завдання – 9 (Варіант № 9) на курсову роботу по ПТМ
"Спроектувати прутковий транспортер для переміщення коренеплодів"

Дані для розрахунку:
Продуктивність транспортера, П = 30 т/год.
Швидкість переміщення вантажу, v = 0,5 м/с.
Кут нахилу, b = 26 град.
Вантаж, що транспортується, буряк.
Графічна частина:

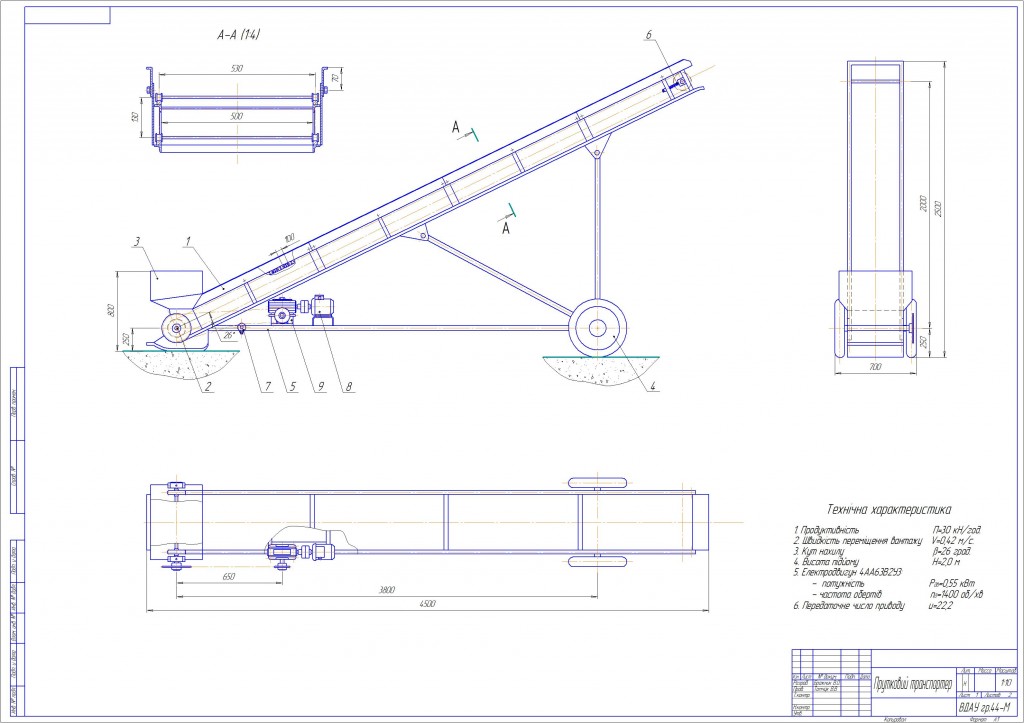

Лист № 1, ф А1 – транспортер прутковий (загальний вигляд).
Лист № 2, ф А1 – приводний вал (складальне креслення).

У курсовому проекті спроектовано прутковий транспортер, який відповідає технологічному процесу виробництва із заданою продуктивністю, при цьому забезпечується транспортованого вантажу, безпечні умови процесу експлуатації обладнання, а також забезпечується низька вартість транспортування.
Конвеєр застосовується для переміщення картоплі під заданим кутом для завантаження різальної машини. Конструкція може бути встановлена на переробних підприємствах стаціонарно.
Переваги пропонованої машини такі:
• простота конструкції;
• надійність у роботі;
• висока продуктивність;
• незначна питома енергоємність.
Конвеєр складається з настилу, приводних і натяжних зірочок, завантажувального пристою, рами та привідної станції, до складу якої входить електродвигун, муфта (МУВП), черв’ячний редуктор.
Довжина транспортера становить 8,6м., висота 3,5м., ширина настилу 0,5м., кут нахилу конвеєра до горизонту - 15. Проектна продуктивність 18 т/год., швидкість транспортування – 0,24 м/с.

Состав: Прутковий транспортер, приводний вал, специфікації, записка Язык документа

Софт: Компас v11

Просмотр файлов
ПТМ-6/Записка/
ПТМ-6/Записка/Анотац.doc
ПТМ-6/Записка/Вих_дн_ дан_.doc
ПТМ-6/Записка/Розд_л 2.doc
ПТМ-6/Листи/
ПТМ-6/Листи/Лист 1.cdw
ПТМ-6/Листи/Лист 2.cdw
ПТМ-6/Листи/Спец.bak
ПТМ-6/Листи/Спец.cdw
ПТМ-6/Листи/Специф.cdw
