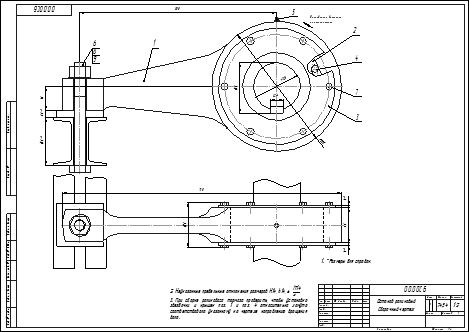

Рабочий чертеж роликового останова

Останов — вид механического тормозного устройства для ленточных конвейеров, предназначенный для остановки и удержания груза на весу. По принципу действия данный останов можно отнести к фрикционным (в которых груз удерживается за счёт силы трения). Останов предназначен для установки на вал диаметром 120 мм.

Состав: Сборочный чертеж(СБ), Спецификация, Детали Язык документа

Софт: Компас V13

Просмотр файлов
Спецификация останова.spw
Звездочка.cdw
останов.cdw
Ролик.cdw
Хомут.cdw
Шайба.cdw
