Расчет механизма подъема груза

Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Кафедра ТНКИ Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур
Курсовая работа по дисциплине "Подъемно-транспортные машины"
На тему: "Расчет механизма подъема груза"
Омск 2012

В данном курсовом проекте рассматривается механизм подъема груза. Произведен технологический расчет механизма груза, выбран полиспаст, рассчитана грузовая подвеска, рассчитан и проверен на прочность барабан, выбран и проверен расчетным методом двигатель, для подъема груза, так же выбраны редуктор, муфта и тормоз.

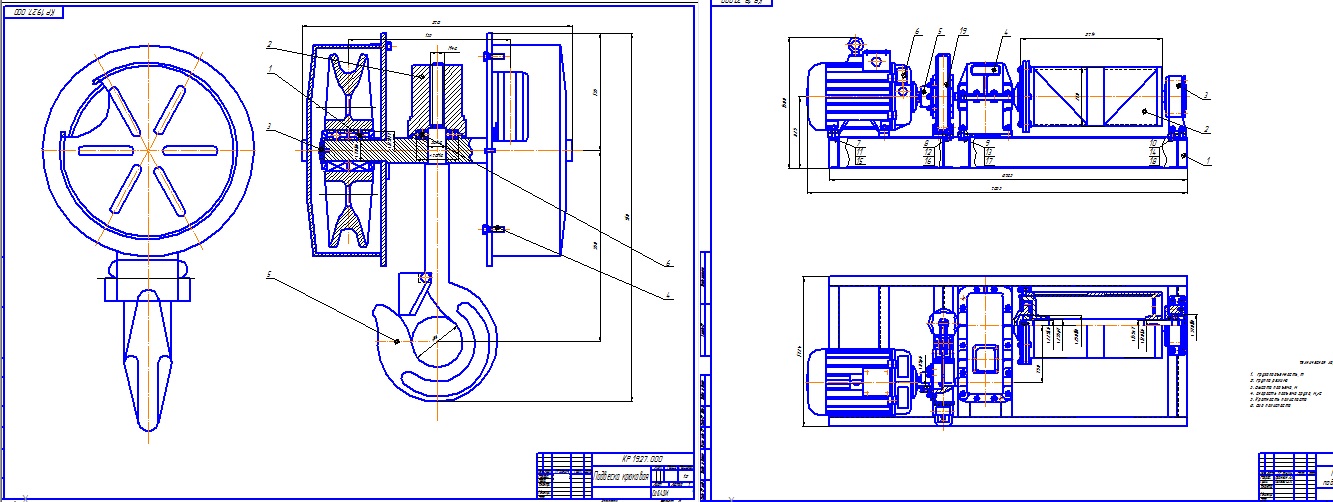

Графическая часть содержит чертежи подъема груза и крюковой подвески, предоставлена спецификация к обоим чертежам.
Курсовой проект содержит 2 листа формата А1 графической части, 4 листа спецификации, 25 страниц пояснительной записки, содержащей 18 рисунков, 8 источников.
Техническая характеристика:
• масса груза Q=6,8т;
• режим работы М6;
• скорость подъема груза V=0,52м/с;
• кратность полиспаста z=3;
• тип полиспаста: сдвоенный
• высота подъема: h=20м

Состав: Крюковая подвеска (СБ), Крюковая подвеска (Спецификация), Механизм подъема груза (ОВ), Механизм подъема груза (Спецификация), ПЗ Язык документа

Софт: КОМПАС-3D SP2

Просмотр файлов
МПГ сп2.cdw
МПГ сп1.cdw
крюковая сп4.cdw
ПТМ.doc
Крюковая подвеска.cdw
МПГ.cdw
крюковая СП3.cdw
