Расчёт и проектирование вертикально винтового конвейера

ВГУИТ М-083 К1

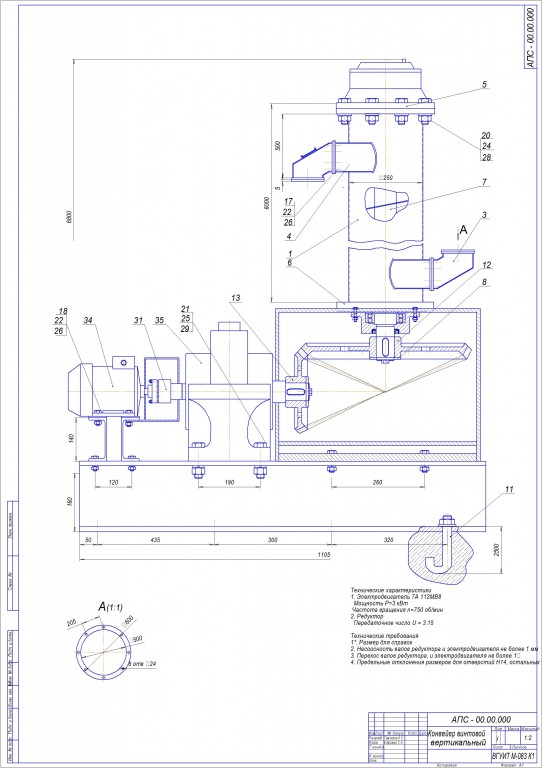

Конвейер представляет стационарное транспортное устройство, рабочим органом которого является винт, сообщающий материалу поступательное движение. Винт расположен в закрытом кожухе, вследствие чего перемещаемый материал изолирован от среды, что уменьшает потери и предотвращает распространение пыли и запаха.

Технические характеристики
1. Электродвигатель 7А 112МB8 Мощность Р=3 кВт Частота вращения n=750 об/мин
2. Редуктор Передаточное число U = 3.15

Задание
Необходимо спроектировать основные узлы винтового конвейера , выбрать установку наиболее близкую к проектируемой. С помощью консультанта проанали-зировать конструкцию прототипа, отметив ее достоинства и недостатки, наметить пути устранения. Рассмотрение аналогов и прототипа конструкций следует сопроводить эскизами и необходимыми пояснениями.

Состав: Вид общий(ВО) Язык документа

Софт: CDW Компас v11
