Разработка конструкции подвесного поворотного крана

В данном курсовом проекте предлагается разработать подвесной поворотный кран с постоянным вылетом, который состоит из механизма подъёма, механизма поворота в виде механизма передвижения, металлоконструкции и опорных узлов.
Подвесной поворотный кран применяют для проведения подъемно-транспортных работ в производственных помещениях, цехах и на открытом воздухе при обслуживании технологического оборудования и пр. Управление краном осуществляется с пульта управления на уровне 1,5 м до пола.

Технические требования:
Типовой режим работы – 4М;
Электропитание от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380 (220) В;
Необходимо разработать:
Общий вид крана;
Механизм подъема;
Механизм поворота;
Опоры;
Крюковую подвеску;
Спецификации и расчетно-пояснительную записку.
Исходные данные для расчета:
Грузоподъемность FQ = 16 кН;
Скорость подъема Vп = 5,0 м/мин;
Частота вращения n (Vпов ) = 2 об/мин;
Высота подъема H = 4,0 м;
Вылет стрелы Lmax = 3 м;
Ходовая балка-двутавр №24.

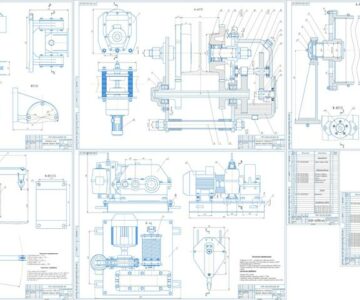

Состав: Вид общий (ВО), Механизм подъема (СБ), Механизм поворота (СБ), Опорные узлы (СБ), Крюковая подвеска (СБ), Спецификация, Расчетно-пояснительная записка

Софт: Компас v11

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Разработка конструкции подвесного поворотного крана

Просмотр файлов
Krukovaia_podveska.cdw
Mehanizm_pod`ema.cdw
Mehanizm_povorota.cdw
Obchii_vid.cdw
Opornie_uzli.cdw
Specifikaciia.xls
Zapiska.docx
