Ремонт и эксплуатация буровой лебедки ЛБУ-1200

Уфимский Государственный нефтяной технический университет
Курсовой проект по дисциплине "Эксплуатация и ремонт нефтегазового оборудования"
На тему: Лебедка буровая ЛБУ-1200
Уфа 2012

Буровые лебедки относятся к главным агрегатам бурового комплекса, определяющим эффективность бурения. Следует учитывать, что они используются как при спуско-подъемных операциях, так и при разбуривании забоя скважины.
К основным технологическим функциям лебедки относятся: поддержание заданной нагрузки на долото и подача бурильной колонны при разбуривании забоя скважины; наращивание колонны по мере углубления скважины;
подъем на поверхность и спуск в скважину бурильной колонны для смены долот, забойных двигателей и извлечения керна; спуск колонны обсадных труб при креплении скважины; спуск и подъем на трубах контрольно-измерительных приборов и ловильного инструмента при испытаниях и освоении скважин, ликвидации прихватов и других аварий в скважине.
Буровые лебёдки выполняют следующие функции: натяжение и наматывание на барабан ведущей струны каната талевой системы при подъеме, сматывание каната при спуске бурильных и обсадных колон и ненагруженного крюка с элеватором, как во время СПО, так и бурения, при наращивании, подаче и других операциях.

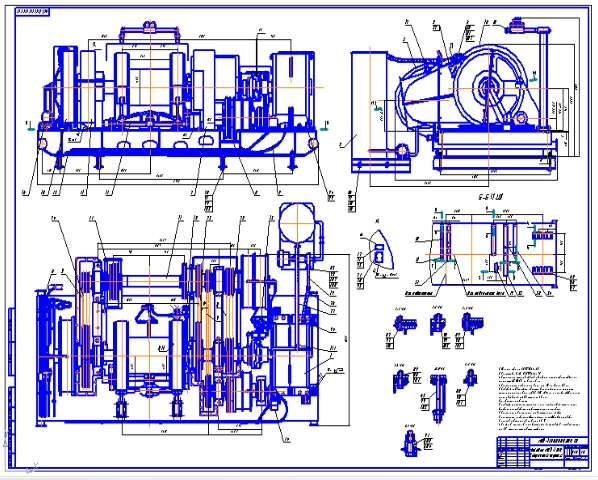

Состав: Буровая лебедка (СБ), Вал подъемный (СБ), Диск лебедочный (ВО), Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 12 SP1

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Ремонт и эксплуатация буровой лебедки ЛБУ-1200

Просмотр файлов
Буровая лебедка ЛБУ-1200/~$яснилка ЛБУ-1200 по Эксплуатации и ремонту.doc
Буровая лебедка ЛБУ-1200/А0 Буровая лебедка ЛБУ-1200+.bak
Буровая лебедка ЛБУ-1200/А0 Буровая лебедка ЛБУ-1200+.cdw
Буровая лебедка ЛБУ-1200/А0 Подъемный вал+.bak
Буровая лебедка ЛБУ-1200/А0 Подъемный вал+.cdw
Буровая лебедка ЛБУ-1200/А1 Диск сборка+.bak
Буровая лебедка ЛБУ-1200/А1 Диск сборка+.cdw
Буровая лебедка ЛБУ-1200/пояснилка ЛБУ-1200 по Эксплуатации и ремонту.doc
Буровая лебедка ЛБУ-1200/спец.bak
Буровая лебедка ЛБУ-1200/спец.cdw
Буровая лебедка ЛБУ-1200/спец2.bak
Буровая лебедка ЛБУ-1200/спец2.cdw
Буровая лебедка ЛБУ-1200/спец3.bak
Буровая лебедка ЛБУ-1200/спец3.cdw
Буровая лебедка ЛБУ-1200/Титульный лист КП.doc
Буровая лебедка ЛБУ-1200
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1
2016-04-14 в 18:30 Ответить

пишет что создано в некоммерческой версии, поэтому чтение невозможно

    2
    2016-04-14 в 22:27 Ответить

    В правилах написано как определять версию. Я только что проверил в своей 16й, все открыло без проблем.

3
2017-02-01 в 17:25 Ответить

Ну не серьезно совсем
спецификация на лебедку неполная - на чертеже 112 позиций в спецификациях 45
на подъемный вал спецификации вообще нет
