Самоподователь винтовой

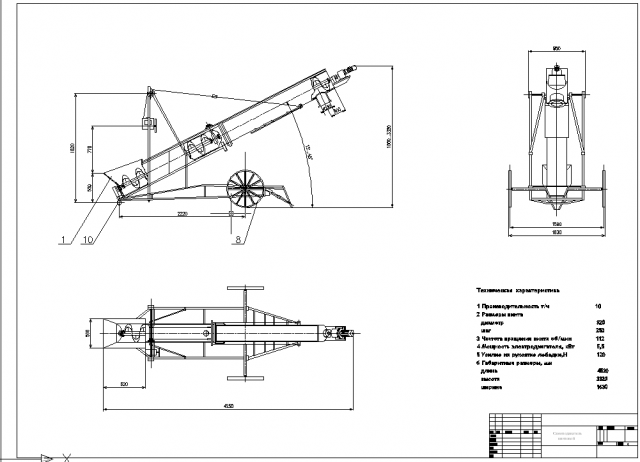

общий вид Самоподователя винтонтового с выносками и со всеми размерами.
Техническая характеристика
1 Производительность т/ч 10
2 Размеры винта
диаметр 320
шаг 250
3 Частота вращения винта об/мин 112
4 Мощность электродвигателя, кВт 5,5
5 Усилие на рукоятке лебедки,Н 120
6 Габаритные размеры, мм
длина 4520
высота 3320
ширина 1630

Состав: Вид общий (ВО) Язык документа

Софт: AutoCAD, DWG

Просмотр файлов
самоподователь.dwg
