Шахтная подъемная установка 600 м

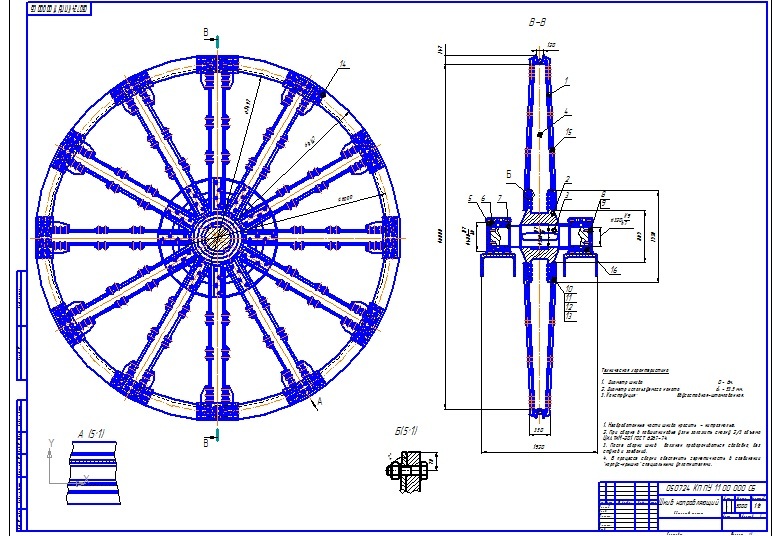

Курсовой по подъемным установкам шахт. Общий вид копра. Сборочный чертеж канатоведущего шкива, деталировка к нему, и пояснительная записка.

Подъёмная установка шахтная – основной транспортный комплекс, связывающий подземную часть шахты (рудника) с поверхностью; предназначена для выдачи на поверхность добываемого полезного ископаемого и получаемой при проходке горных выработок породы, спуска и подъёма людей, транспортирования горно-шахтного оборудования и материалов, а также осмотра армировки и крепления ствола шахты.

В курсовом проекте проведен расчет одноклетьевой одноканатной подъемной установки с противовесом, который выполнен согласно всем правилам и нормам проектирования.
В основе курсового проекта лежит расчет основных параметров и подбор основного оборудования, расчет и выбор подъемного сосуда, расчет и выбор типа подъемного каната, расчет и выбор подъемной машины.

Технические характеристики
1.Суточная производительность Ас = 2500 т/сут
2.КПД подъёмной установки n = 0,56
3.Годовой расход электрической энергии Wг =7,325 10
4.Полезная мощность Nп = 718,6 кВт/т
5.Тип подъёмной машины ЦР-6 3/0,6
6.Двухэтажная неопрокидная клеть 2УКН 4-1
7.Глубина ствола Нст = 600 м
8.Канат круглопрядный двойной свивки ЛК-РО 6 36 (1+7+7/7+14)

Состав: СБ,ВО, Спецификация, ПЗ, Деталировка Язык документа

Софт: Компас 12

Каталог / Машиностроение и механика / Шахтная подъемная установка 600 м

Просмотр файлов
ПУ/вал-деталировка.cdw
ПУ/вкладыш-деталировка.cdw
ПУ/график.cdw
ПУ/Копер чертеж.cdw
ПУ/крышка-деталировка.cdw
ПУ/Пояснительная записка.doc
ПУ/сборка.cdw
ПУ/Спецификация Копер.spw
ПУ/Спецификация сборки шкив.spw
ПУ/схема расположения.cdw
