Стеллаж для грузозахватных приспособлений

Стеллаж для грузозахватных приспособлений (ГЗП) предоставляет удобную площадку для хранения ГЗП.
Максимальная масса навешиваемых ГЗП 300 кг.
Материал - Сталь 3.
Выполнен в компас 3д, сохранен в формате .dwg

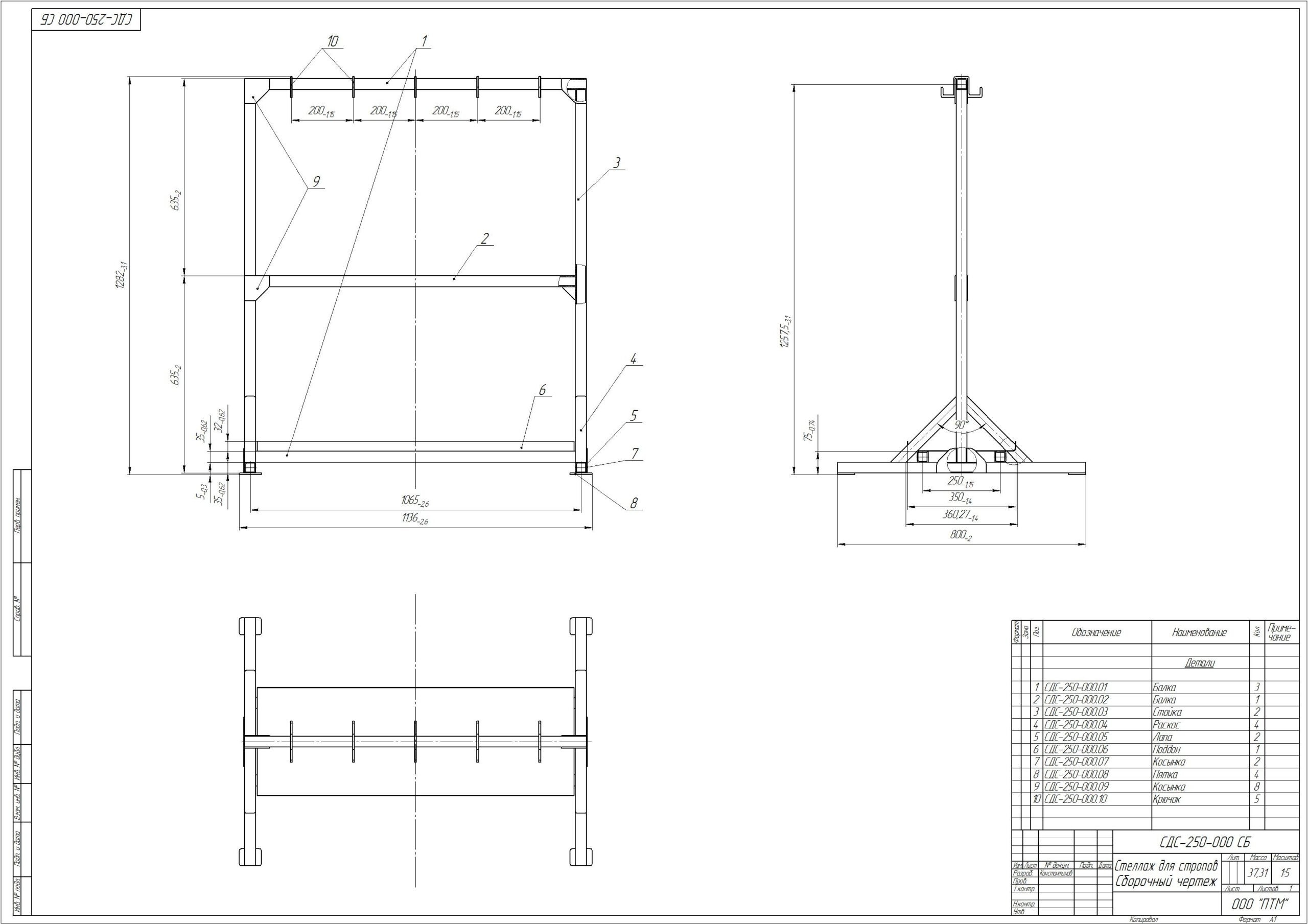

Состав: Сборочный чертеж _ СДС-250-00.000 СБ, деталировка(Балки, Косынки, Крючок, Лапа, Поддон, Стойка, Пятка, Раскос) Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Стеллаж для грузозахватных приспособлений

Просмотр файлов
Балка _ СДС-250-000.02.dwg
Балка _ СДС-250-00.001.dwg
Косынка _ СДС-250-000.07.dwg
Косынка _ СДС-250-000.09.dwg
Крючок _ СДС-250-000.10.dwg
Лапа _ СДС-000.05.dwg
Поддон _ СДС-250-000.06.dwg
Пятка _ СДС-250-000.08.dwg
Раскос _ СДС-250-000.04.dwg
Стеллаж для стропов Сборочный чертеж _ СДС-250-00.000 СБ.dwg
Стойка _ СДС-250-00.003.dwg
