Зажим планочный для канатов D=39,5 мм

Зажим планочный для образования разъемных соединений стальных канатов диаметр 39,5 мм

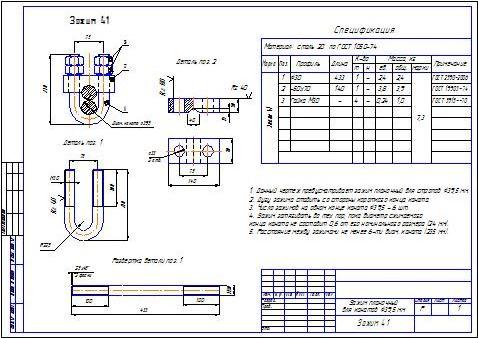

1.Данный чертеж предусматривает зажим планочный для стропов d=39,5 мм.
2.Дугу зажима ставить со стороны короткого конца каната.
3.Число зажимов на одном конце каната 39,5 - 6 шт.
4.Зажим затягивать до тех пор, пока диаметр сжимаемого
конца каната не составит 0,6 от его номинального размера (24 мм).
5.Расстояние между зажимами не менее 6-ти диам. каната (235 мм).

Состав: ВО Язык документа

Софт: Компас v13

Просмотр файлов
Зажим.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

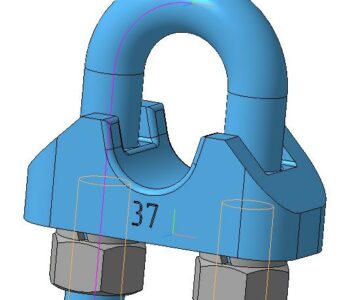

Еще чертежи и проекты по этой теме:
