Таль электрическая ТЕ2-911

Тернопольский национальный технический университет
кафедра технологии машиностроения

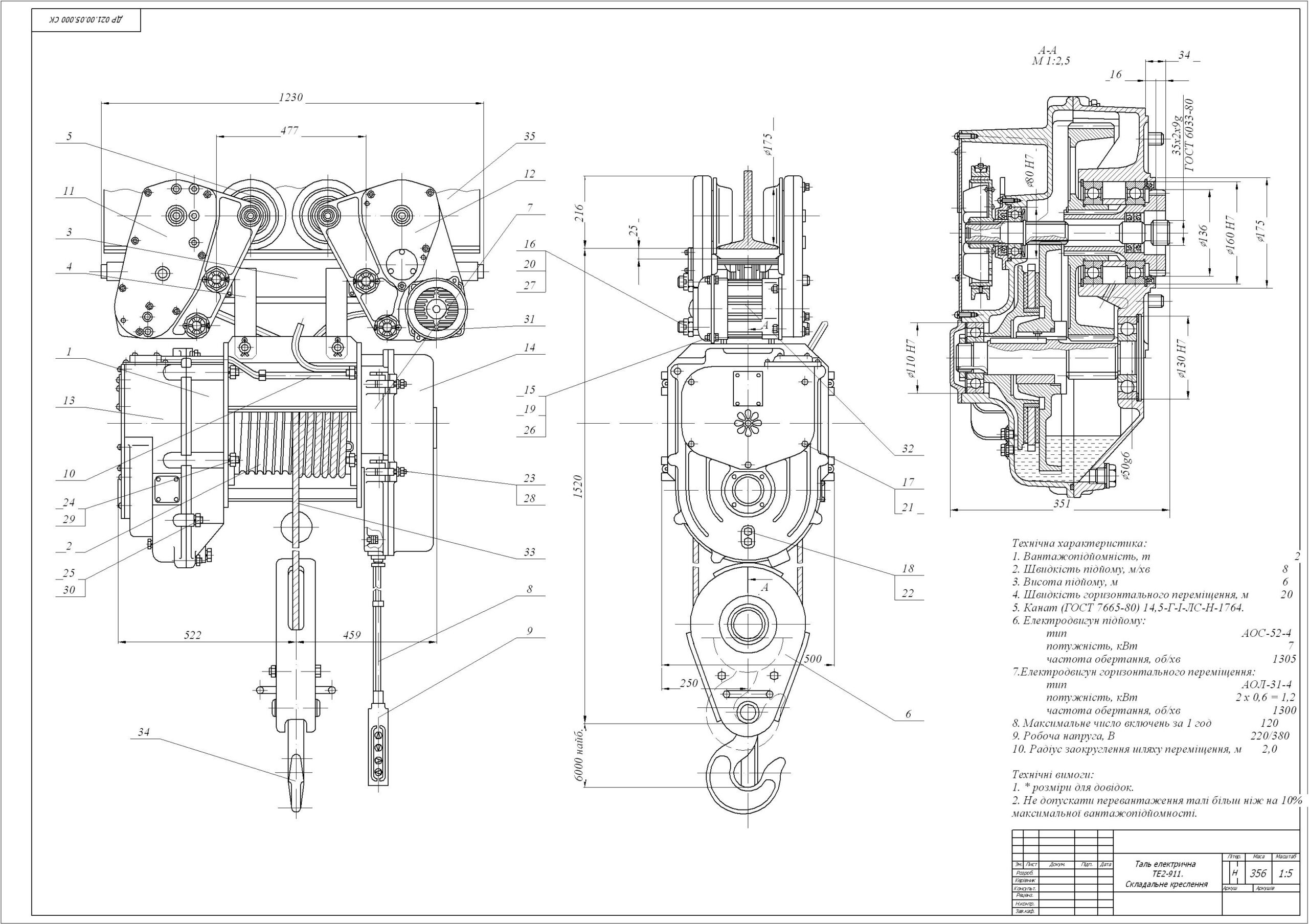

Складальне креслення талі електричної марки ТЕ2-911, для піднімання вантажів вагою до 2 т.
Технічна характеристика:
1. Вантажопідйомність, т 2
2. Швидкість підйому, м/хв 8
3. Висота підйому, м 6
4. Швидкість горизонтального переміщення, м 20
5. Канат (ГОСТ 7665-80) 14,5-Г-І-ЛС-Н-1764.
6. Електродвигун підйому:
тип АОС-52-4
потужність, кВт 7
частота обертання, об/хв 1305
7.Електродвигун горизонтального переміщення:
тип АОЛ-31-4
потужність, кВт 2 х 0,6 = 1,2
частота обертання, об/хв 1300
8. Максимальне число включень за 1 год 120
9. Робоча напруга, В 220/380
10. Радіус заокруглення шляху переміщення, м 2,0
Технічні вимоги:
1. * розміри для довідок.
2. Не допускати перевантаження талі більш ніж на 10% максимальної вантажопідйомності.

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: AutoCAD 2007

Просмотр файлов
ТАЛЬ Т2-911.dwg
Специфікації таль.dwg
