Тележка консольная с боковыми тележками

Предварительный просмотр отсутствует, но Вы всегда можете попросить его добавить в комментариях

Задание: спроектировать механизм подъёма груза консольной тележки с боковыми роликами.
Дано: грузоподъёмность m=6.3т ; скорость подъёма v=0.16 м/с; высота подъёма H=16 м; режим нагружения L2 - умеренный; группа классификации механизма – М1, по ИСО 4301/1.

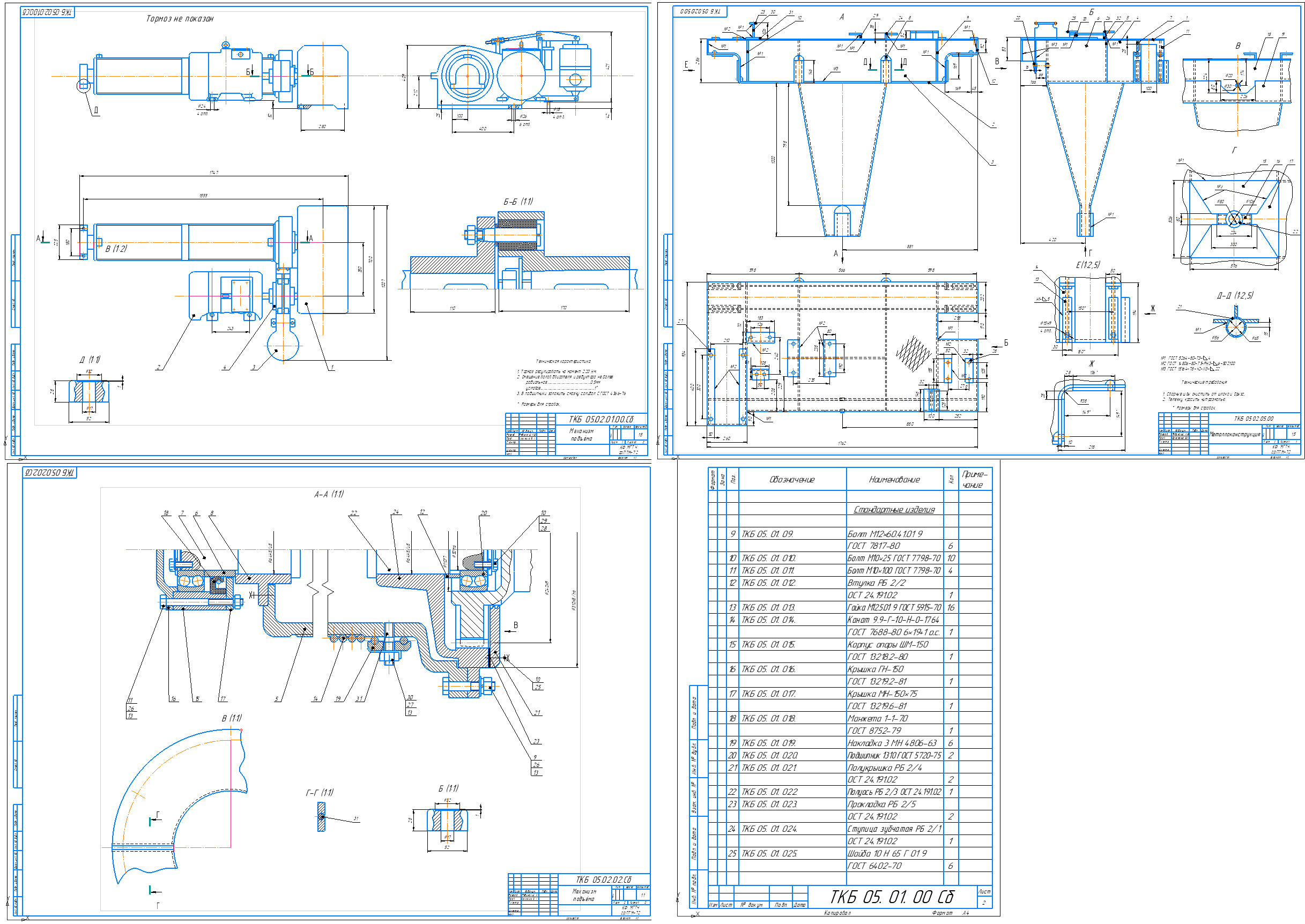

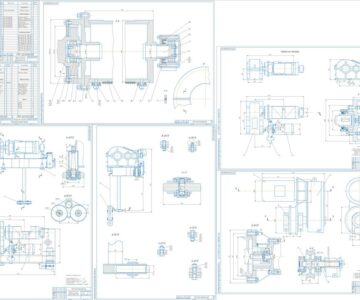

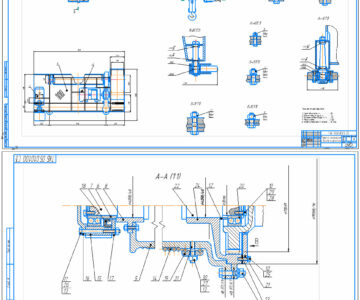

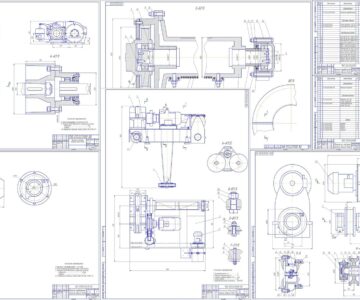

Состав: вид общий (ВО), Сборочный чертеж(СБ), Спецификации, механизм подъема, металлоконструкция

Софт: Компас 10

Каталог / Машиностроение и механика / Тележка консольная с боковыми тележками
