Тележка самоходная. Погрузчик КПШ-5

Курсовой проект по ПТУ на тему: "Проектирование самоходной тележки"
Московский Государственный Университет Пищевых Производств Кафедра: "ТОПХ"
Москва 2011

Погрузчик КПШ-5 - передвижной самоходный, предназначен для погрузки зерна в автомобили и другие транспортные средства. Все механизмы погрузчика смонтированы на самоходной тележке, снабжённой двумя колёсами рояльного типа и двумя приводными колёсами.
При буксовании погрузчика колёса от электропривода отключаются.

Исходные данные
Производительность, т/ч 60,0
Масса тележки, т 2,253
Угол наклона пути, град 10

Состав: Габаритный чертеж, чертеж колес и привода, Спецификация, ПЗ Язык документа

Софт: AutoCAD

Просмотр файлов
Колёса.cdw
Пояснит. записка.kdw
Привод.cdw
Спецификация 1.spw
Спецификация2.spw

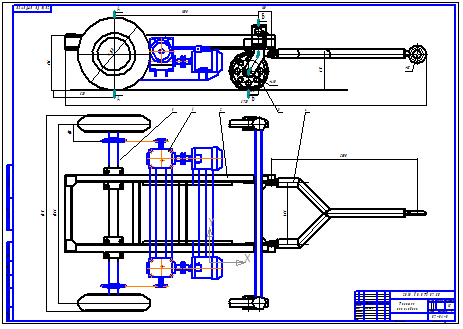

Тележка самоходная.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
