Тележка транспортная рельсовая

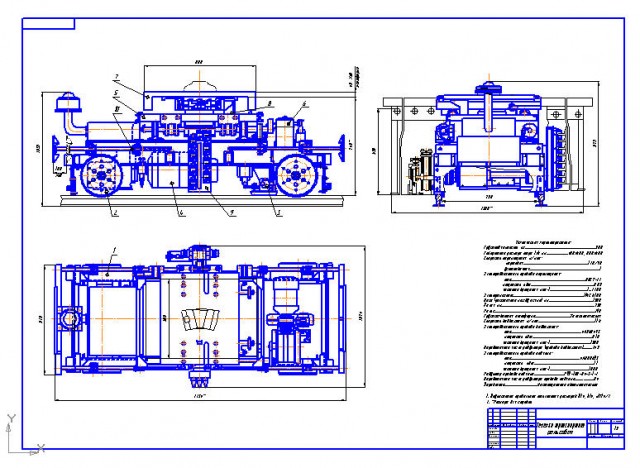

Тележка транспортная рельсовая Общий вид, применяется для транспортировки заготовок в составе ГПМ АПК РТК РМС

Техническая характеристика:
Грузоподъемность, кг………………………………..............................…………………….500
Габаритные размеры тары lxb, мм………………………400х600; 800х600
Скорость перемещения, м/мин:
маршевая………………………………...............................………..…..120/90
установочная………………………....................................……….……………..1
Электродвигатель привода перемещения:
тип……………………………………….….......................................…….ПБСТ-22
мощность, кВт…………………….................................……………………0,85
частота вращения, мин-1…………….................…………….1…2200
Электромагнит………..............................……………………………….……………МИС 6100
База (расстояние между осями), мм….............…………………………..……..1500
Колея, мм………………………………………...........................................………………………….750
Рельс…………………………………..............................................……………………………………..Р18
Грузозахватная платформа……….......……………..…………Телескопическая
Скорость выдвижения, м/мин…......................…………………………………………11,6
Электродвигатель привода выдвижения:
тип……………………………………………...................................….4А56В493
мощность, кВт…………………………………..…............................…..0,18
частота вращения, мин-1………………...................…….……..1500
Передаточное число редуктора (привода выдвижения).….……24,5
Электродвигатель привода подъема:
тип…………………………………………….................................….4А80В6У3
мощность , кВт……………………............................…………………….1,1
частота вращения, мин-1…..............……………….…………..1000
Редуктор привода подъема………………………………..РЧУ-100-84-3-1-2
Передаточное число редуктора привода подъема.……… …………84
Управление…………………………......……Дистанционное автоматическое

Состав: ВО Язык документа

Софт: КОМПАС-3D

Файлы:
тележка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: vincento
Дата: 2011-02-06
Просмотры: 96081
