Траверса для эвакуатора

Траверса для комплекта эвакуации автомобилей.

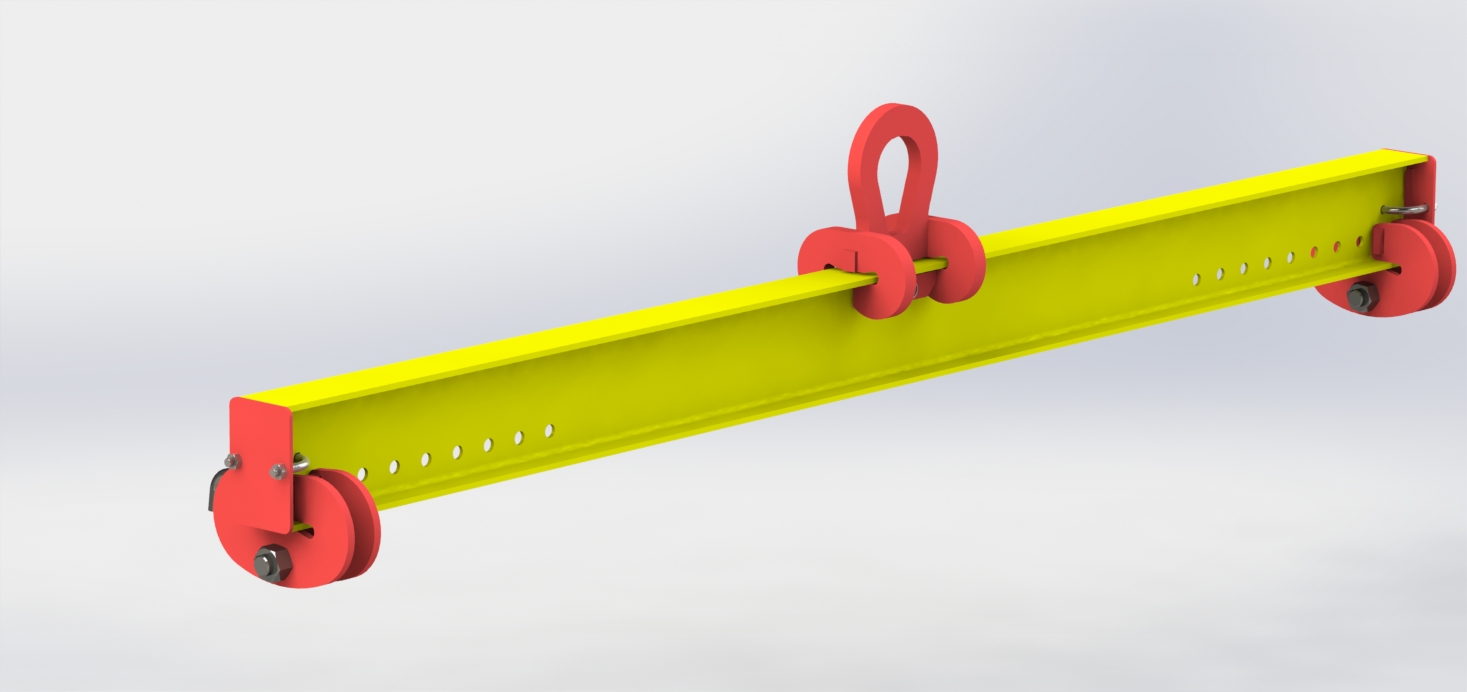

Траверса — линейная регулируемая траверса, длина 2 м, грузоподъемность — 2 тонны. Шаг регулирования — 100 мм.
Материал траверсы - сталь 09Г2С.

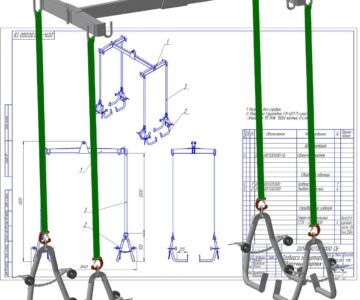

Для комплектации эвакуатора траверсу следует оснастить захватами и комплектом строп. Ниже приведены рекомендуемые позиции.
Захваты — покупное изделие марки 4МВ18-0.75
Комплект текстильных строп (2 стропа 2СТ).

Ширина эвакуируемого автомобиля до 2000 мм, колесная база до 2600 мм.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 13

Просмотр файлов
ТЭ-2.0-2000/KIT 1/Зацеп верхний/Thumbs.db
ТЭ-2.0-2000/KIT 1/Зацеп верхний/ПТМ-002.01.00.СБ-KIT1-зацеп верхний.SLDASM
ТЭ-2.0-2000/KIT 1/Зацеп верхний/ПТМ-002.01.01.Д-KIT1 Кронштейн.SLDPRT
ТЭ-2.0-2000/KIT 1/Зацеп верхний/ПТМ-002.01.02.Д-KIT1 петля.SLDPRT
ТЭ-2.0-2000/KIT 1/Зацеп верхний/ПТМ-002.01.03.Д-KIT1.03 упор.SLDPRT
ТЭ-2.0-2000/KIT 1/Зацеп нижний/Thumbs.db
ТЭ-2.0-2000/KIT 1/Зацеп нижний/X.BAT
ТЭ-2.0-2000/KIT 1/Зацеп нижний/ПТМ-002.02.00.СБ-KIT1 - зацеп нижний.SLDASM
ТЭ-2.0-2000/KIT 1/Зацеп нижний/ПТМ-002.02.01.Д-KIT1 Кронштейн.SLDPRT
ТЭ-2.0-2000/KIT 1/Зацеп нижний/ПТМ-002.02.02.Д-KIT1 Упор.SLDPRT
ТЭ-2.0-2000/KIT 1/Зацеп нижний/ПТМ-002.02.03.Д-KIT1 пружина.SLDPRT
ТЭ-2.0-2000/KIT 1/Зацеп нижний/ПТМ-002.02.04.Д-KIT1 упор.SLDPRT
ТЭ-2.0-2000/KIT 1/Зацеп нижний/ПТМ-002.02.05.Д-KIT1 шкворень.SLDPRT
ТЭ-2.0-2000/KIT 1/Зацеп нижний/ПТМ-002.02.06.Д-KIT1 упор.SLDPRT
ТЭ-2.0-2000/X.BAT
ТЭ-2.0-2000/Замок №1/Thumbs.db
ТЭ-2.0-2000/Замок №1/Гайка М10 НК.SLDPRT
ТЭ-2.0-2000/Замок №1/ПТМ-002.03.00.СБ-Замок 1.SLDASM
ТЭ-2.0-2000/Замок №1/ПТМ-002.03.01.Д- стенка.SLDPRT
ТЭ-2.0-2000/Замок №1/ПТМ-002.03.02.Д-упор.SLDPRT
ТЭ-2.0-2000/Замок №1/ПТМ-002.03.03.Д-хомут U образный три четверти дюйма.SLDPRT
ТЭ-2.0-2000/ПТМ-002.00.00.СБ-2т2м.SLDASM
ТЭ-2.0-2000/ПТМ-002.00.01.Д-Балка 14Б2 2м.SLDPRT
ТЭ-2.0-2000/KIT 1/Зацеп верхний
ТЭ-2.0-2000/KIT 1/Зацеп нижний
ТЭ-2.0-2000/KIT 1
ТЭ-2.0-2000/Замок №1
ТЭ-2.0-2000
