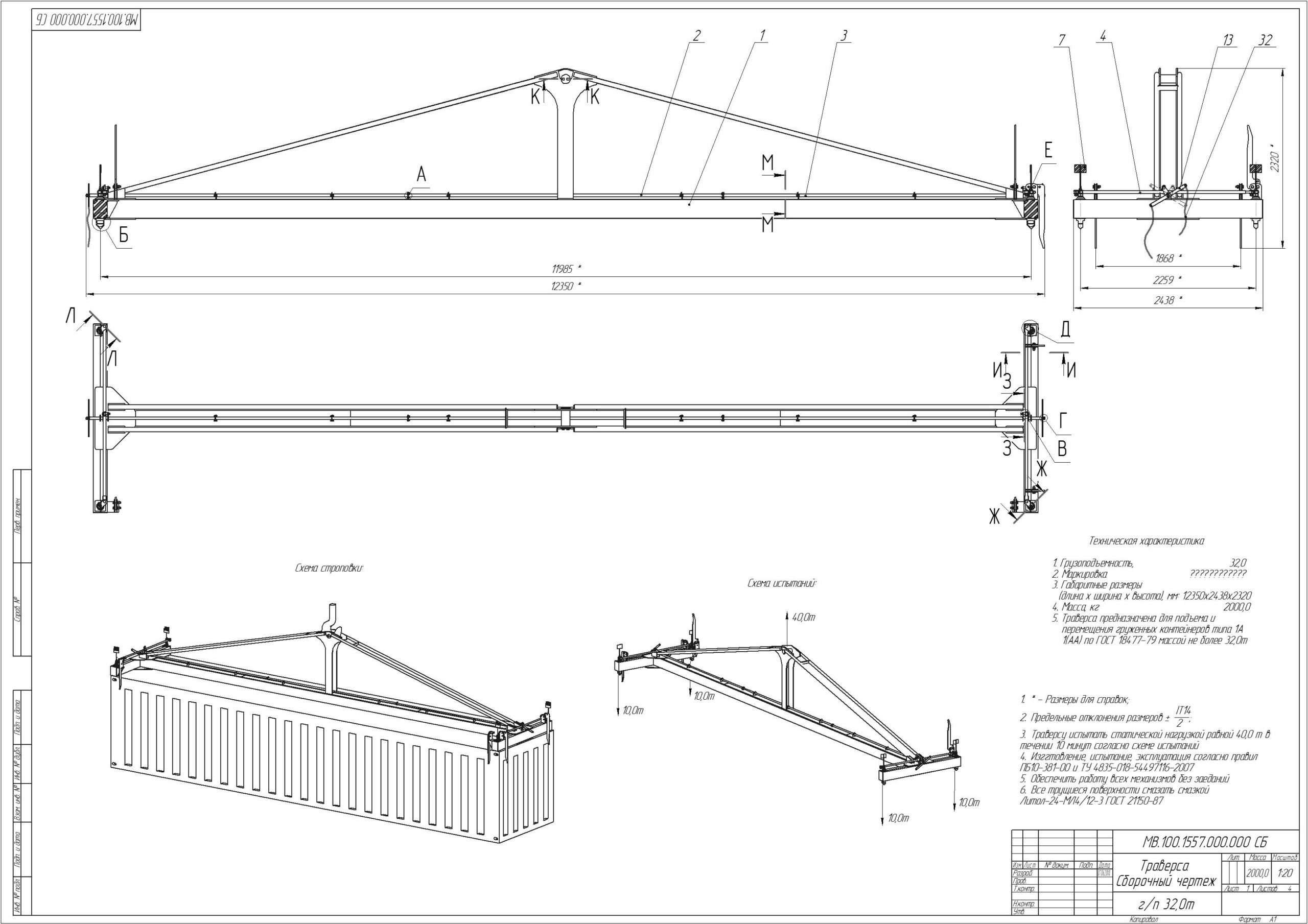

Траверса для контейнеров 32т

Техническая характеристика
1. Грузоподъемность, 32,0
2. Маркировка ????????????
3. Габаритные размеры
(длина х ширина х высота), мм: 12350х2438х2320
4. Масса, кг 2000,0
5. Траверса предназначена для подъема и
перемещения груженных контейнеров типа 1А
1(АА) по ГОСТ 18477-79 массой не более 32,0т

Состав: Чертежи, спецификации, 3D модели Язык документа

Софт: КОМПАС-3D 16

Файлы:
Траверса для контейнеров 1А 1(АА)/
Траверса для контейнеров 1А 1(АА)/Обьем/
Траверса для контейнеров 1А 1(АА)/Обьем/Тяга центральная.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Поворотный замок 2.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Флажок.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ось поворотного рычага.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Труба центральная.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Жесткость.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Заглушка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ось грузовая.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/расп.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Труба поперечная.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Проушина тяги поперечной.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Вилка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Полосы.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ребро площадки.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Рама1.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Фланец.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Проушина центральная.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Поворотный замок1.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Прокладка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Тяга поперечная.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Накладка угловая.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Стойка флажка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Балка поперечная.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Распорка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Втулка поворотного рычага.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Поворотный замок.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Планка поворотного рычага.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ручка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Траверса.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Флажек.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Площадка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Накладка на проушину.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Шайба упорная.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Вставка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Балка продольная.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Накладка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Штифт 4х24.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ограничитель/
Траверса для контейнеров 1А 1(АА)/Обьем/Ограничитель/Ограничитель.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ограничитель/Ограничитель опущеный.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ограничитель/Ограничитель.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ограничитель/Ограничитель поворота.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ограничитель/Thumbs.db
Траверса для контейнеров 1А 1(АА)/Обьем/Ограничитель/Вставка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ограничитель/Накладка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ограничитель/Ухо.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Рычаг.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Косынка жесткости.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ось рычага.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Зацеп.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Вилка прижимная.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Планка.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Рычаг поворотный.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Крышка оси.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Накладка крайняя.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Шпилька.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Стакан.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Контейнер 1А.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Ограничитель в сборе.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Тяга продольная.a3d
Траверса для контейнеров 1А 1(АА)/Обьем/Проушина малая.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Труба продольная.m3d
Траверса для контейнеров 1А 1(АА)/Обьем/Гак 32 тонн.m3d
Траверса для контейнеров 1А 1(АА)/Чертежи/
Траверса для контейнеров 1А 1(АА)/Чертежи/Стакан.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Втулка поворотного рычага.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Накладка крайняя.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Накладка угловая.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Валик продольный.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Флажок.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Рычаг поворотный.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Поворотный замок.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Проушина.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Траверса.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Спецификация1.spw
Траверса для контейнеров 1А 1(АА)/Чертежи/Распорка.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Накладка.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Ось рычага.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Планка.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Зацеп.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Рама.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Ось поворотного рычага.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Петля.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Вилка.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Планка поворотного рычага.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Проушина центральная.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Ручка.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Шпилька.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Косынка жесткости.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Вставка.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Накладка ограничителя.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Шайба упорная.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Крышка оси.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Ухо.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Ограничитель.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Проушина малая.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Тяга поперечная.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Рычаг.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Спецификация7.spw
Траверса для контейнеров 1А 1(АА)/Чертежи/Ось грузовая.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Спецификация6.spw
Траверса для контейнеров 1А 1(АА)/Чертежи/Площадка.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Валик центральный.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Вилка прижимная.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Ограничитель в сборе.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Накладка на проушину.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Ребро площадки.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Спецификация.spw
Траверса для контейнеров 1А 1(АА)/Чертежи/Фланец.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Прокладка.cdw
Траверса для контейнеров 1А 1(АА)/Чертежи/Спецификация8.spw
Траверса для контейнеров 1А 1(АА)/Чертежи/Стойка флажка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Fat_mike85
Дата: 2016-08-13
Просмотры: 1592
1 комментарий
    1

    Все четко продуманно кллассный проект
